V aplikaci Revit je analytický model zjednodušenou 3D reprezentací úplného technického popisu konstrukčního fyzikálního modelu. Analytický model se skládá z těchto konstrukčních komponent, geometrie, vlastností materiálu a zatížení, které společně tvoří technický systém. Analytický model je vytvořen automaticky při vytváření fyzikálního modelu a může být exportován do aplikací analýzy a návrhu.
Další informace nabízí téma Propojení s aplikacemi pro analýzu a návrh.

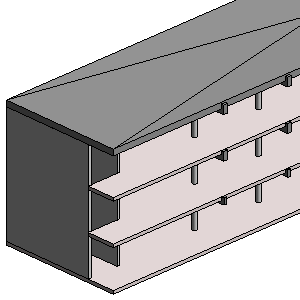

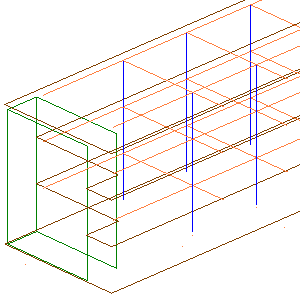

| Fyzikální model | Analytický model |
|---|---|
 |
 |
Váš fyzikální model můžete vytvořit v aplikaci Revit v pohledech, které představují fyzikální strukturu. Fyzikální model si můžete představit jako sadu výrobních výkresů. Při sestavování vašeho fyzikálního modelu probíhá automatické vytváření analytického modelu. Aplikace Revit zachová analytický model.
Hrubá reprezentace konstrukčních prvků, které lze zobrazit ve fyzikálním modelu není analytickým modelem. Analytický model je na počátku geometricky závislý na fyzikálním modelu, ale může být zobrazen jako nezávislé objekty.
