Část Umístění v nástroji Poznámky nosníků umožňuje určit, které nosníky budou opatřeny poznámkami (buď všechny v pohledu nebo jen vybrané). Jak je uvedeno v nástroji Poznámky nosníků, aplikace Revit nepřepisuje stávající popisky.
Chcete-li umístit nové poznámky a odebrat stávající popisky z nosníků v aktuálním souboru, vyberte možnost Odstranit existující popisky nosníků a výškové kóty. Všechny popisky a výškové kóty budou odebrány z nosníků v aktuálním souboru a nahrazeny těmi, které jsou určeny v nástroji Poznámky nosníků. Když zrušíte zaškrtnutí, na nosníky s existujícími popisky nebudou umístěny žádné poznámky.
Umístění popisků na nosníky v připojených modelech
- umístění poznámek na všechny nosníky.
Nosníky, které jsou již opatřeny poznámkami v připojených modelech zobrazí nové poznámky a také poznámky z připojeného souboru.
- umístění poznámek na nosníky pouze v hostitelském souboru.
Nosníky v připojeném modelu zobrazí poznámky v připojeném souboru a nebudou opatřeny novými poznámkami.
Nastavení umístění

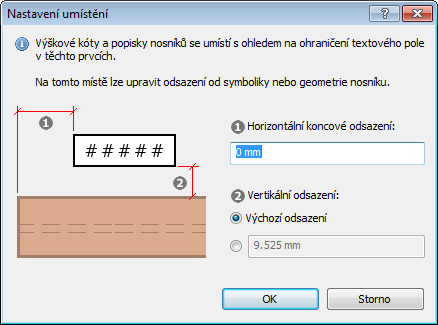

Kliknutím na tlačítko Nastavení otevřete dialog Nastavení umístění a upravte odsazení popisků a výškových kót od nosníků.
Nastavení možností Horizontální koncové odsazení a Vertikální odsazení upravují vzdálenost popisků a výškových kót od bodů připojení (viz část Rodiny popisků konstrukčních rámů) o zadanou hodnotu. Tato vzdálenost je vyjádřením měřítka výkresu a její výchozí hodnota je 0" horizontálně a 3/8” vertikálně.
