- Pokud definujete tvar stěny, která není horizontální nebo vertikální v půdorysném pohledu, měli byste nakreslit řez rovnoběžný ke stěně ještě před provedením náčrtu v bokorysu. Zobrazí se dialog Přejít do pohledu. Aplikace Revit navrhne pohled řezu jako optimální pohled pro úpravy náčrtu.
- Když upravujete profil výšky stěny připojené k jinému prvku, stěna se dočasně vrátí na svůj původní tvar a výšku. Profil stěny připojený ke střeše například předpokládá, že bude mít nepřipojenou výšku před připojením ke střeše. Ve výsledku můžete zjistit, že stěna není ve správné výšce pro úpravu profilu výšky. Chcete-li změnit nepřipojenou výšku, klikněte na paletu Vlastnosti.
Při úpravě výškového profilu nezapomeňte na to, že po dokončení náčrtu se horní nebo dolní část stěny připojí pouze v místech, kde jsou horizontální čáry totožné s referenčními rovinami v náčrtu.

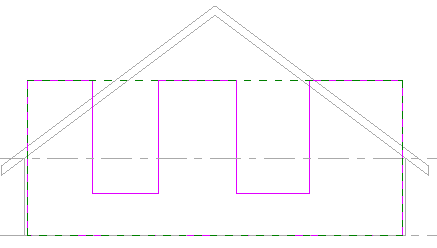

Ukázkový načrtnutý profil Všimněte si, že horní linie náčrtu jsou koincidentní s referenčními rovinami

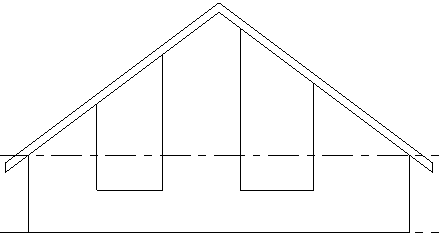

Dokončená stěna se připojí ke střeše. Nekoincidentní horizontální linie z náčrtu se nepřipojily.
