Umístění liniových zatížení na šikmý rám

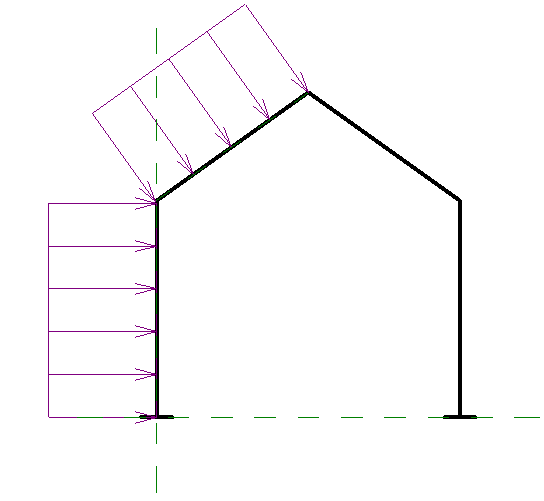

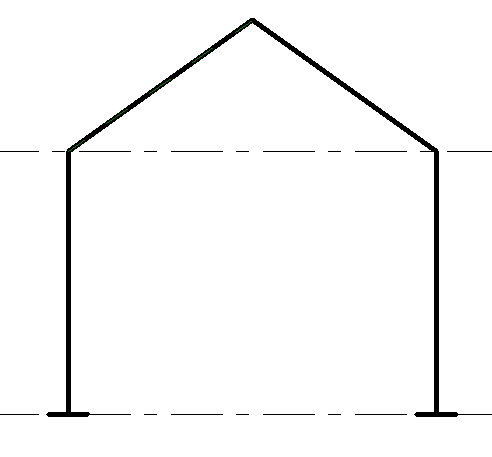

Tento příklad používá šikmý rám, jak je znázorněno na obrázku.

Nastavení pracovní roviny

Přidání liniového zatížení ke sklonu pomocí aktuální pracovní roviny

Přidání liniového zatížení kolmo k vertikálnímu prvku rámu pomocí hoštěného liniového zatížení

1. Vyberte kartu Strukturapanel Pracovní rovina možnost Referenční rovina.

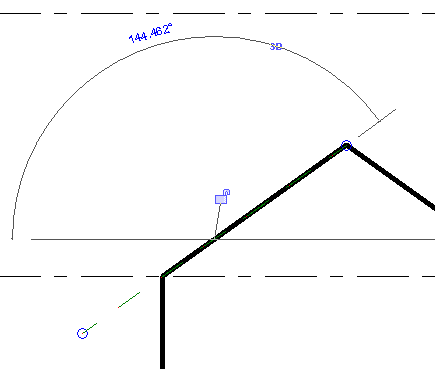

2. Nakreslete referenční rovinu, jak je znázorněno.

3. Klikněte na kartu Strukturapanel Pracovní rovina možnost Nastavit.
4. V dialogu Pracovní rovina vyberte možnost Vybrat rovinu.
5. Na kreslicí ploše vyberte referenční rovinu. Pracovní rovina je nyní nastavena na úhel sklonu rámu.

6. Klikněte na kartu Analýzapanel Zatížení možnost Zatížení.
7. Klikněte na kartu Upravit | Umístit zatíženípanel Zatížení možnost Liniové zatížení.
8. Na paletě Vlastnostivyberte hodnotu pro Případ zatížení. Další informace o položce Případ zatížení naleznete v části Přidání případu zatížení nebo druhu zatížení.
9. Pro parametr Orientovat k vyberte možnost Pracovní rovina.

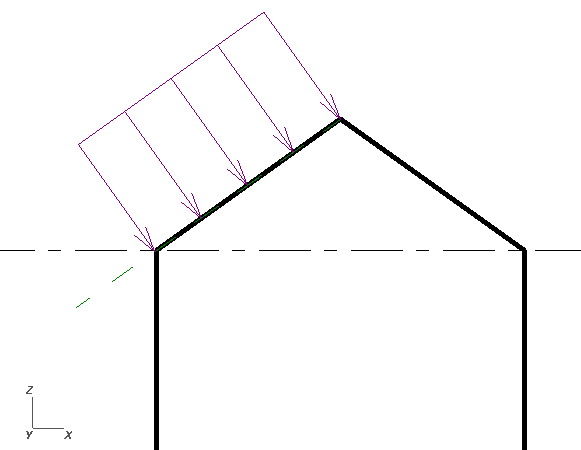

10. Nakreslete liniové zatížení následujícím způsobem:
    • Vyberte koncový bod prvku, který je základnou sklonu.
    • Vyberte koncový bod prvku, který je horní plochou sklonu.

11. Klikněte na kartu Strukturapanel Pracovní rovina možnost Nastavit.
12. V dialogu Pracovní rovina klikněte na možnost Vybrat rovinu.
13. Vyberte novou referenční rovinu.
14. Klikněte na kartu Analýzapanel Zatížení možnost Zatížení.
15. Klikněte na kartu Upravit | Umístit zatíženípanel Zatížení možnost Hoštěné liniové zatížení.
16. Na paletě Vlastnosti zadejte hodnotu do pole Případ zatížení. Další informace o položce Případ zatížení naleznete v části Přidání případu zatížení nebo druhu zatížení.
17. Vyberte hodnotu pro možnost Orientovat k.
18. Vyberte vertikální prvek.

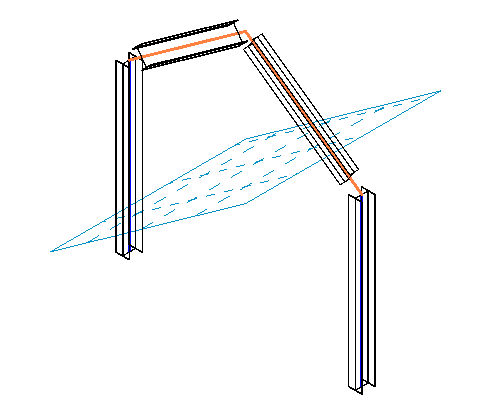

    Liniové zatížení je přidáno kolmo k vertikálnímu prvku v kladném směru x a vytvořeno pomocí pracovní roviny hostitele.
