Dialog Vlastnosti typu obsahuje okno náhledu, v němž se zobrazuje obrázek typu rodiny. Obrázek v okně se aktualizuje v závislosti na tom, jak nastavíte parametry a změníte hodnoty typu.
Zobrazení náhledu typu rodiny
- Na kreslicí ploše vyberte prvek patřící k požadovanému typu.
- Na paletě Vlastnosti klikněte na možnost
(Upravit typ). Zobrazí se dialog Vlastnosti typu.
- Chcete-li zobrazit nebo skrýt náhled typu rodiny, klikněte na tlačítko Náhled v dolní části dialogu.
Obrázek náhledu se aktualizuje v závislosti na změně parametrů typu.
- Chcete-li řídit vzhled obrázku náhledu, proveďte jednu z následujících akcí:
- Ze seznamu Pohled vyberte název pohledu, abyste viděli, jak se tento typ prvku zobrazí v jiném pohledu.
- Pomocí posuvníků můžete obrázek v okně náhledu posunout nahoru, dolů, doleva nebo doprava.
- Použijte navigační nástroj SteeringWheels. Jestliže zobrazujete náhled 3D pohledu prvku, můžete použít také nástroj ViewCube. Viz část Procházení pohledů.

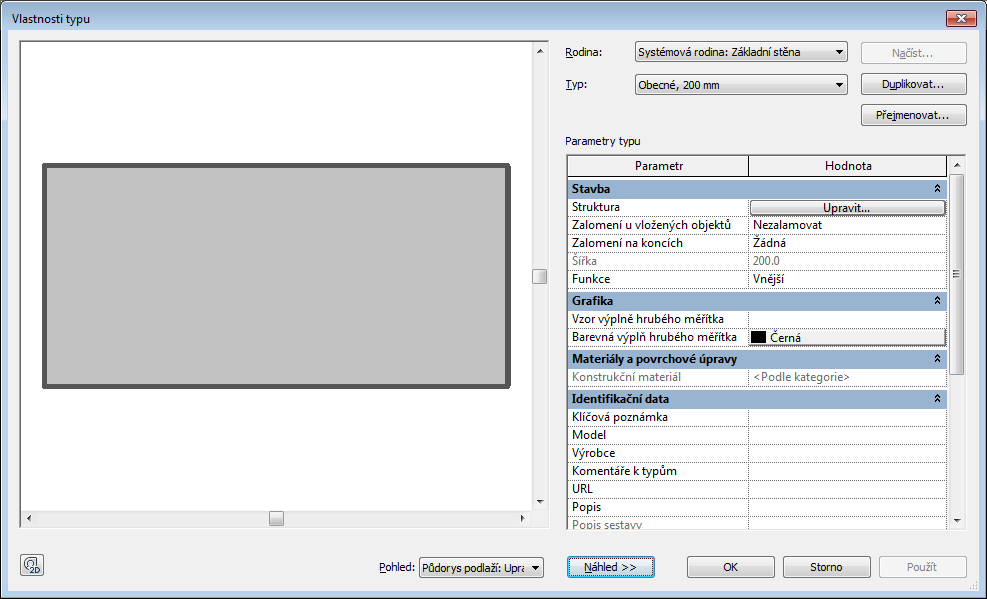

Zde je uveden příklad dialogu Vlastnosti typu pro typ stěny se zobrazeným panelem Náhled.
