Při kreslení vedení aplikace Revit automaticky přidá tvarovky. Následující postup slouží k ručnímu přidání tvarovek vedení do existujícího segmentu nebo vedení.
- Klikněte na kartu Systémy
panel Elektroinstalace
Tvarovka vedení. - V části Výběr typu vyberte typ tvarovky vedení, který chcete umístit. Tip: Na panelu Možnosti můžete otočit tvarovku při jejím umístění.

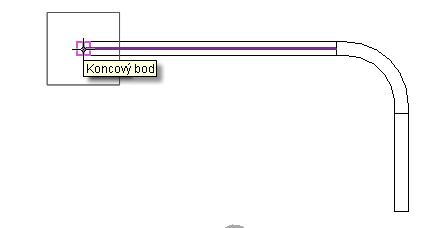

- Na kreslicí ploše klikněte na koncový bod vedení, ve kterém chcete umístit tvarovku.
- Dokončete postup kliknutím na tlačítko Upravit.
