Sloupy, nosníky a vzpěry představují konstrukční prvky budovy. Je možné je vytvořit v aplikaci aplikace AutoCAD Architecture a poté je naimportovat do aplikace Revit jako reference. Uživatelům jsou dostupné omezené informace o částečně rozložených prvcích aplikace aplikace AutoCAD Architecture, které jsou určeny pouze ke čtení a nelze s nimi manipulovat. Využijte je v aplikaci Revit jako reference k sledování a obnovování prvků.

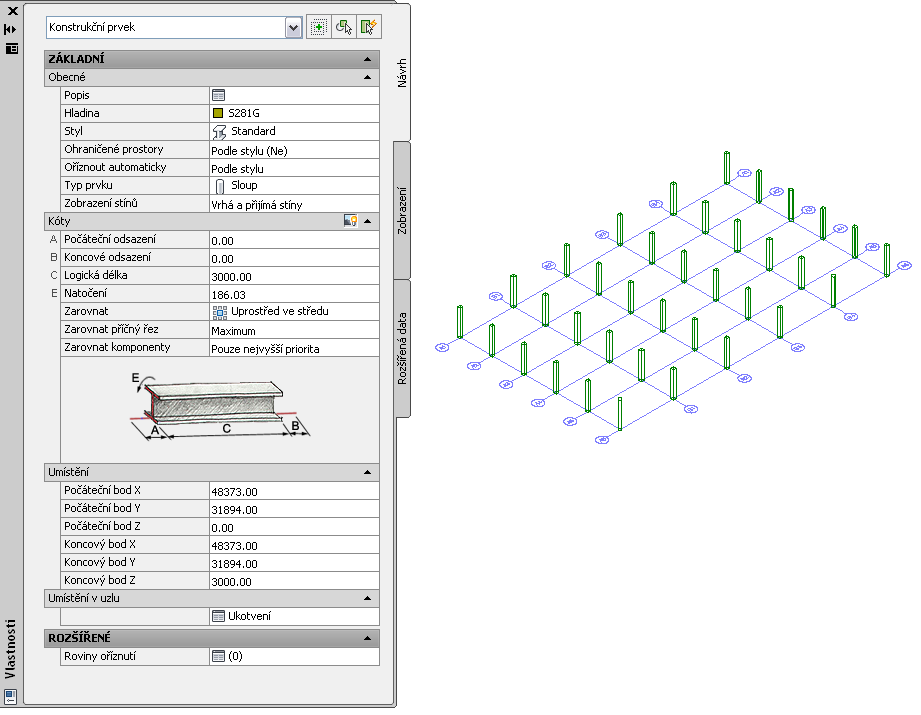

Sloupy v aplikaci aplikace AutoCAD Architecture
Následující vlastnosti konstrukčního prvku aplikace aplikace AutoCAD Architecture zůstanou při importu do aplikace Revit zachovány:
- Popis komponenty
- Úhel balíku
- Délka prvku
- Název stylu aplikace aplikace AutoCAD Architecture
- Název konstrukčního typu (sloup/nosník/vzpěra)
- Název typu (konstrukční prvek)
Do importovaného prvku jsou přidány následující vlastnosti:
- Podlaží základny
- Odsazení základny
- Měřítko instance (definováno při importu)
- Název instance (název importovaného souboru DWG)
Import konstrukčních prvků z aplikace aplikace AutoCAD Architecture
- Vytvořte nebo otevřete projekt aplikace Revit, do kterého chcete importovat konstrukční prvky aplikace aplikace AutoCAD Architecture.
- V nástroji Prohlížeč projektu vyberte pohled, ve kterém chcete zobrazit importované prvky.
- Importujte výkres aplikace aplikace AutoCAD Architecture do aplikace Revit, jak je popsáno v části Import a připojení formátů CAD.
Při importu souboru DWG nebo DXF do aplikace Revit máte možnost importovat všechny hladiny, všechny viditelné hladiny nebo vybrané hladiny. Jakmile jsou hladiny naimportovány, je možné je v aplikaci Revit kdykoli selektivně vymazat.
Importovaný výkres se zobrazuje jako samostatný symbol importu.
- Další informace o importovaných objektech získáte klepnutím na symbol importu a na kartu Upravit | <název souboru>
panel Importovat instanci
(Dotaz) a následným výběrem bloků konstrukčních prvků jako předmětů dotazu. Jako výsledek dotazu bude zobrazen typ objektu, název bloku (shodný s názvem importovaného výkresu) a název hladiny a stylu, pokud existuje.
Chcete-li režim Dotaz ukončit, stiskněte klávesu Esc.
Poznámka: Importovaný výkres lze úplně nebo částečně rozložit. Chcete-li pracovat s importovanými objekty aplikace aplikace AutoCAD Architecture, které jsou určeny pouze ke čtení, proveďte částečný rozklad. - Klikněte na kartu Upravit | <název souboru>panel Importovat instancirozevírací seznam Rozložit
(Částečně rozložit). Částečný rozklad na importovaném výkresu umožňuje zobrazit vlastnosti jednotlivých objektů.

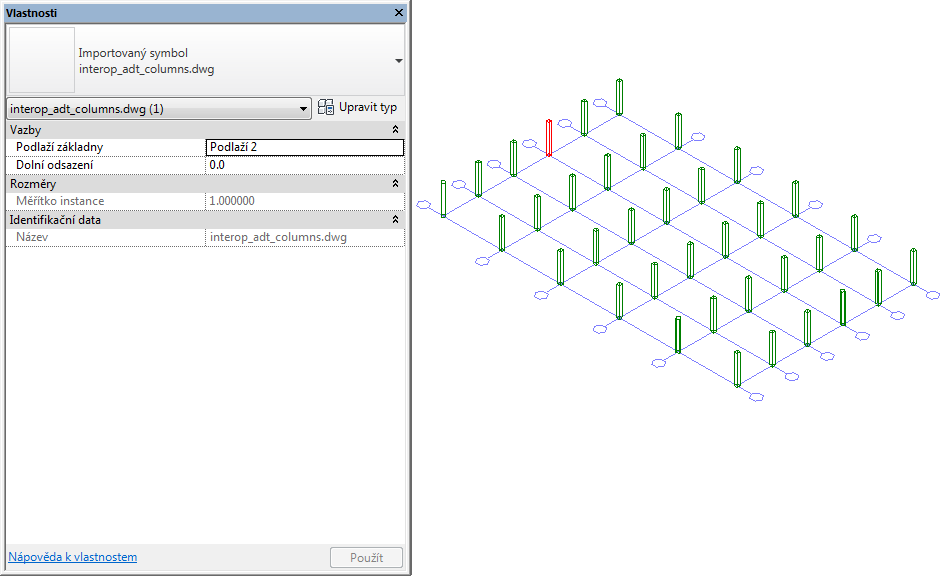

Částečně rozložené sloupy aplikace aplikace AutoCAD Architecture v aplikaci Revit
- Chcete-li vytvořit konstrukční prvek aplikace Revit, klikněte na kartu Strukturapanel Struktura a klikněte na možnost
(Nosník),
(Sloup) či
(Vzpěra). - Umístěte kurzor na importovaný prvek a některým z následujících postupů vytvořte nový konstrukční prvek:
- Při vytváření konstrukčního sloupu umístěte sloup aplikace Revit do importovaného sloupu aplikace aplikace AutoCAD Architecture pomocí obrázku náhledu na sloup. Poté jej kliknutím tlačítkem myši umístěte.
- Při vytváření nosníku nebo vzpěry vytvořte nový objekt obtažením importovaného objektu.
- Je-li to nutné, upravte kóty nového prvku, aby bylo dosaženo přesnější shody s importovaným objektem.
- Jestliže výkres nebude exportován zpět aplikace aplikace AutoCAD Architecture a importovaná geometrie je již zbytečná, odstraňte ji některým z následujících postupů:
- Vyberte symbol importu importovaného objektu a stiskněte klávesu Delete.
- Klikněte na symbol importu a na kartu Upravit | <název souboru>panel Importovat instanci
(Odstranit hladiny) a z importovaného výkresu odstraňte příslušné hladiny. - Jestliže byl výkres připojen k aplikaci Revit, klikněte na kartu Správapanel Správa projektu
(Správa připojených souborů) a zrušte načtení importovaného výkresu do aplikace Revit. Poznámka: Bude-li to nutné, můžete později soubor znovu načíst.

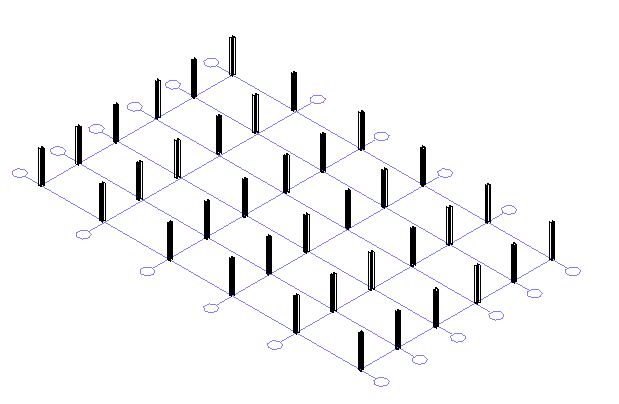

Sloupy aplikace Revit vytvořené z importovaných sloupů aplikace aplikace AutoCAD Architecture
