Jestliže při vytváření systému nosníků nejsou obě plochy stejné svým tvarem a podpěrami, vložená plocha systému nosníků se nemusí připojit na podpěry dle očekávání. V takovém případě bude možná potřeba změnit systém nosníků.

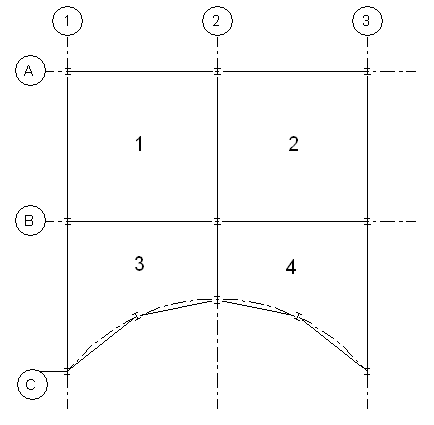

V půdorysném pohledu uvedeném níže si všimněte, že jsou zde čtyři oddělené kvadranty. Kvadranty 1 a 2 jsou identické, pokud jde o plochu a podpěrnou konstrukci. Kvadranty 3 a 4 jsou složitější.
Konstrukční návrh se čtyřmi kvadranty
V příkladu dole můžete provádět následující
- Přidat samostatný systém nosníků do každého kvadrantu. To je nejlepší postup, protože jím lze zajistit, aby hranice systému nosníků byly zablokovány na podpěrné členy s využitím nástroje Vybrat podpory.
- Přidat systém nosníků do Kvadrantu 1 a zkopírovat jej do Kvadrantu 2. To lze provést, protože plocha a podpěrná konstrukce jsou identické. Dbejte však, aby se vložená kopie připojila na všechny podpěry. Může být nutné upravit vložený systém nosníků.
- Přidat systém nosníků do Kvadrantu 1 a 3 a provést zrcadlení do Kvadrantu 2 a 4 výběrem Osnovy 2 jako osy zrcadla. Tento proces má stejná omezení jako kopírování a vložení. Může být nutné změnit systém a znovu označit podpěry, aby bylo zajištěno, že systém je zablokován na podpěrný člen.
V příkladu dole byste neměli provádět následující
- Přidat systém nosníků, který se rozpíná nad více kvadranty. Protínající se nosníky 2 a B by neprotínaly systém nosníků; jakékoliv průsečíky mezi průvlaky a stropnicemi by se proto v takovém systému nosníků nezobrazily.
- Zkopírovat a vložit systém nosníků z Kvadrantu 1 do Kvadrantu 3. Plocha, tvar a počet jejich podpěrných členů se výrazně liší.
