Chcete-li definovat hranici konstrukčního nosníkového systému, můžete označit podpěrné prvky, které existují na hraně navrženého nosníkového systému, nebo můžete pomocí nástrojů kreslení nakreslit linie. Z obou metod byste měli použít nástroj Vybrat podpory vždy, když je to možné. Pokud vyberete podpěry, nosníkový systém se automaticky zablokuje na tyto prvky. Jakékoliv změny umístění podpěrných prvků se automaticky použijí na systém nosníků.

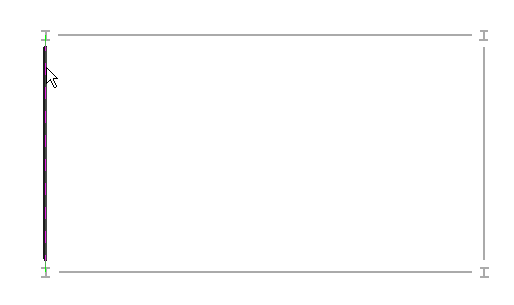

Vytvoření nosníkového systému označením podpěr

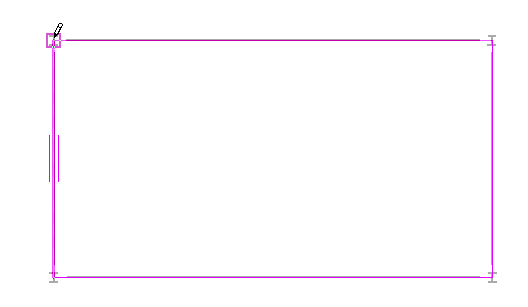

Vytvoření nosníkového systému nakreslením linií
Hranici nosníkového systému je možné definovat buď v půdorysném pohledu, nebo v 3D pohledu. Jestliže pracujete v 3D pohledu, měli byste před označením podpěr zadat pracovní rovinu. Další informace najdete v části Nastavení pracovní roviny.
Po definování hranice nosníkového systému se nosníky umístí dovnitř zadané oblasti podle vzorce, který je zadán ve vlastnostech nosníkového systému. Další informace naleznete v části Změna vlastností nosníkového systému .
