Vytvoření nepravoúhlého pohledu detailu

1. V projektu klikněte na kartu Pohledpanel Vytvořit rozevírací seznam Detail (Náčrt).
2. V části Výběr typu vyberte typ detailu, který chcete vytvořit: odkaz na detail nebo odkaz na pohled (detailní pohled, jehož typ je stejný jako typ nadřazeného pohledu).

   Viz část Typy detailů.

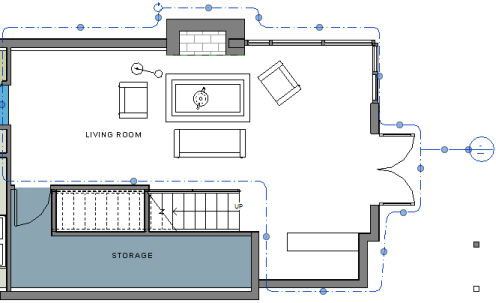

3. Pomocí nástrojů na panelech Upravit a Kreslit lze vytvořit náčrt pohledu detailu.

   Viz část Náčrty.



4. Jakmile budete hotovi, klikněte na tlačítko Ukončit režim náčrtu.
   Poznámka: Pokud chcete upravený detail vrátit do obdélníkového tvaru, vyberte jej a klikněte na kartu Upravit | <typ pohledu> panel Režim Obnovit oříznutí.

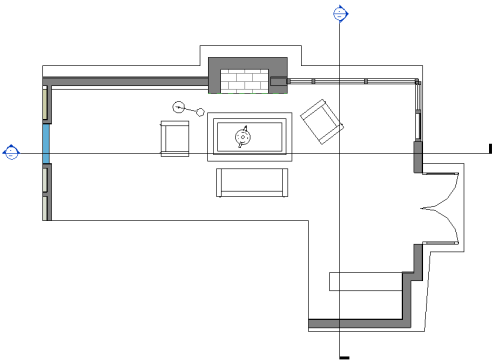

5. Chcete-li zobrazit detailní pohled, dvakrát klikněte na záhlaví detailu .

   Detailní pohled se zobrazí na kreslicí ploše.
