Vyrovnání nadpisů pohledů na výkresu

Při umísťování pohledů na výkres je možné vyrovnat nadpisy pohledů. Nadpisy pohledů zůstanou vyrovnány i v případě, že se změní výřez.

Poznámka: Tato metoda vyrovnání pohledů na výkresu se nevztahuje na výkazy.

Chcete-li vyrovnat pohledy na výkresu

1. V projektu přidejte na výkres dva nebo více pohledů.

   Viz část Přidávání pohledů na výkres.

2. Přetáhněte pohled do požadovaného umístění na výkresu.
3. Pokud chcete, změňte délku horizontální linie, která se zobrazuje v nadpisu pohledu.

   Viz část Změna nadpisu pohledu na výkresu.

4. Přetáhněte druhý výkres do požadovaného umístění.

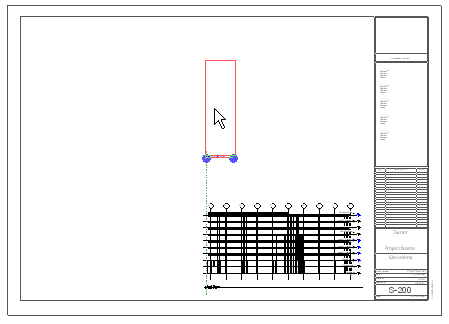

   Jakmile se nadpis pohledu druhého výkresu vyrovná (vertikálně nebo horizontálně) s nadpisem pohledu prvního výkresu, aplikace Revit zobrazí přerušovanou čáru.

   Příklad




   Příklad


5. (Volitelné) Uzamkněte pohledy v daném místě na výkresu.

   Viz část Uzamknutí umístění pohledu na výkresu.
