Na výkres je možné přidat jeden nebo více pohledů budovy, včetně půdorysů podlaží, půdorysů stavenišť, půdorysů stropů, výšek, 3D pohledů, řezů, detailních pohledů, schematických pohledů a rendrovaných pohledů. Každý pohled lze umístit pouze na jeden výkres. Chcete-li v projektu přidat určitý pohled na více výkresů, vytvořte duplicitní pohledy a každý z nich umístěte na jiný výkres.
Poznámka: Na výkresy je dále možné vkládat také legendy a výkazy (včetně seznamů pohledů a seznamů výkresů). Legendy a výkazy je možné umísťovat na více výkresů. Viz část
Přidání výkaz na výkres.
Přidání pohledů na výkres
- Otevřete výkres.
- Chcete-li na výkres přidat pohled, použijte jeden z následujících způsobů:
- V Prohlížeči projektu rozbalte seznam pohledů, vyhledejte pohled a přetáhněte jej na výkres.
- Klikněte na kartu Pohled
panel Kompozice výkresu
(Umístit pohled). V dialogu Pohledy vyberte pohled a klikněte na tlačítko Přidat pohled na výkres.

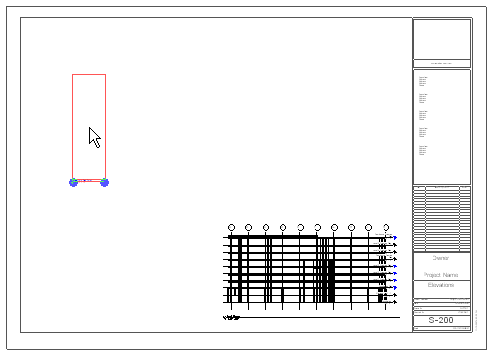

- Při pohybu kurzoru po výkresu na kreslicí ploše se bude také posunovat výřez vybraného pohledu. Kliknutím umístěte výřez do požadovaného umístění. Pomocí možnosti Zarovnání pohledů na výkresu docílíte přesného umístění na výkresy.
- Opakujte kroky 2 a 3 a přidejte další požadované pohledy na výkres.
- Je-li potřeba, je možné změnit jednotlivé pohledy na výkresu takto:
- Chcete-li změnit nadpis pohledu, který se zobrazuje na výkresu, dvakrát klikněte na nadpis a upravte jej. Viz část Nadpisy pohledů na výkresech.
- Chcete-li přesunout pohled na výkresu do nového umístění, vyberte jeho výřez a přetáhněte jej. Přesnějšího umístění lze dosáhnout zarovnáním pohledů s čárami osnovy. Viz část Vyrovnání pohledů na výkresu.
Nyní můžete provést jakýkoli z následujících úkonů, jak je vysvětleno v části Změna pohledu na výkresu:
- změnit měřítko pohledu,
- přidat k pohledu kóty,
- přidat k pohledu textové poznámky,
- posunout pohled.
