Před zadáváním informací revize pečlivě zvažte, jak chcete číslovat revizní obláčky na výkresech: podle projektu nebo podle výkresu. Nastavení Číslování v dialogu Vydání listu/Revize slouží k určení způsobu zobrazení čísel revizí pro obláčky v popiscích a výkazech. Jestliže změníte toto nastavení poté, co byly revize vytvořeny, čísla revizí se mohou pro všechny revizní obláčky změnit.
- Číslování podle projektu: (výchozí) aplikace Revit čísluje revize podle sekvence revizí v dialogu Vydání listu/Revize. Předpokládejme například, že jste vytvořili obláčky pro revize 2, 3 a 4. Pokud přidáte tyto obláčky na výkres, číslování v popiscích a v revizních výkazech bude zobrazovat hodnoty 2, 3 a 4. Číslo sekvence nemůžete změnit.
- Číslování podle výkresů: aplikace Revit očísluje obláčky n základě posloupnosti dalších obláčků ve výkresu. Předpokládejme například, že jste vytvořili revize 5, 6 a 7 a odpovídající revizní obláčky. Pokud přidáte pohledy (obsahující revizní obláčky) na výkres, obláček vytvořený pro revizi 5 je očíslován jako 1, obláček vytvořený pro revizi 6 je očíslován jako 2 a obláček vytvořený pro revizi 7 je očíslován jako 3.

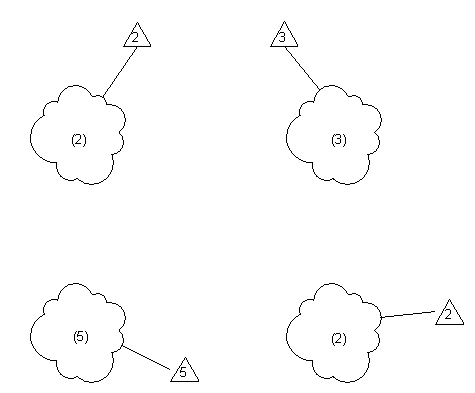

Následující schéma ilustruje číslování obláčků podle projektu. Číslo uvedené v obláčku je číslo revize založené na projektu. Číslo v popisku je číslo revize přiřazené obláčku na výkresu.

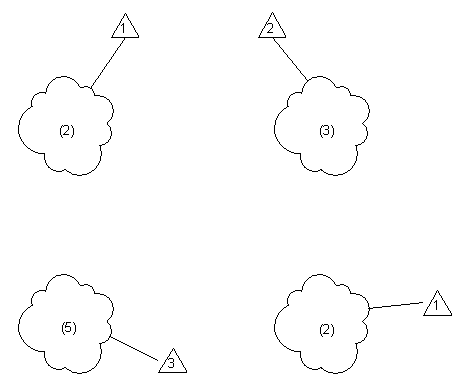

Následující schéma ilustruje číslování obláčků podle výkresů. Číslo uvedené v obláčku je číslo revize založené na projektu. Číslo v popisku je číslo revize přiřazené obláčku na výkresu.
