Podobně jako legenda mapy také legenda na výkresu pomáhá profesionálům výkresy správně interpretovat.
Typy legendy
Do sady stavební dokumentace je možné zahrnout tyto typy legend:
- Legenda komponent: seznam komponent použitých v modelu budovy spolu s detaily o jejich konstrukci, reprezentaci ve výkresech nebo vizuálním vzhledu. Ukázkovou legendu komponenty najdete v části Pohledy legend.
- Legenda klíčových poznámek: seznam klíčových poznámek, které slouží ke zdokumentování stavebního modelu. Viz část Legenda klíčové poznámky.

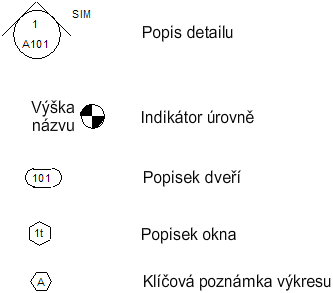

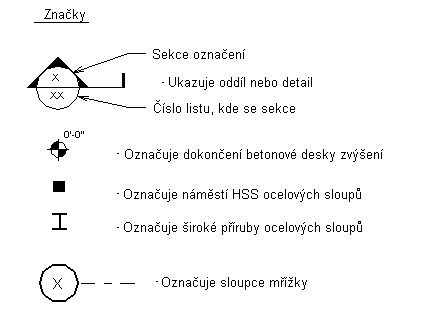

- Legenda symbolů: seznam symbolů, které jsou ve výkresech použity.
Chcete-li přidat legendu na výkres
- Vytvořte v projektu pohled legendy.
Legendy komponent a legendy symbolů jsou uvedeny v části Pohledy legend. Legendy klíčových poznámek jsou uvedeny v části Legenda klíčových poznámek.
- Otevřete výkres, kam chcete umístit pohled legendy.
- V Prohlížeči projektu rozbalte položku Legendy, klikněte na název pohledu legendy, přetáhněte jej na kreslicí plochu a kliknutím ji umístěte na výkres.
Pohled legendy je možné umístit na více výkresů.
- (Volitelné) V případě legendy komponent nebo legendy symbolů skryjte nadpis.
Viz část Odebrání nadpisu pohledu z výkresu.
- (Volitelné) V případě legendy klíčových poznámek proveďte následující:
