Vytvoření rodiny pomocí šablony

Chcete-li vytvořit načítatelnou rodinu, vyberte šablonu rodiny a poté pojmenujte a uložte soubor rodiny. Dejte rodině takový název, který bude odpovídajícím způsobem popisovat prvek, který se má vytvořit. Později, když je rodina dokončena a načtena do projektu, se bude název rodiny zobrazovat v Navigátoru projektu i ve Výběru typu.

Rodiny lze ukládat do libovolného místního nebo síťového umístění. Po vytvoření rodin lze pomocí příkazů pro kopírování a vložení v nástroji Průzkumník Microsoft® Windows přemístit rodiny do jiných umístění.

Poznámka: Neukládejte rodinu do místa, kde k ní budou mít přístup ostatní, dokud ji nedokončíte a nevyzkoušíte.

Chcete-li vytvořit rodinu pomocí šablony

1. Klikněte na možnost NováRodina.
   Poznámka: Jestliže vytváříte rodinu poznámek nebo rohových razítek, klikněte na možnost NovýSymbol poznámky nebo Rohové razítko.

   V závislosti na aktuálních výkresových jednotkách se v dialogu Nová rodina – vybrat soubor šablony zobrazí dostupné šablony rodin v britských nebo metrických jednotkách, které jsou nainstalovány v podsložce v tomto umístění:

   %ALLUSERSPROFILE%\Autodesk\<název a verze produktu>\Family Templates

   Poznámka: V závislosti na vaší instalaci softwaru nebo na vašich podnikových standardech mohou být šablony rodin nainstalovány do místního nebo síťového umístění. Další informace vám poskytne váš správce CAD.
2. Chcete-li si případně zobrazit náhled šablony, otevřete ji.

   Obraz náhledu šablony se zobrazí v pravém horním rohu dialogu.

3. Vyberte šablonu rodiny, kterou chcete použít, a klikněte na možnost Otevřít.

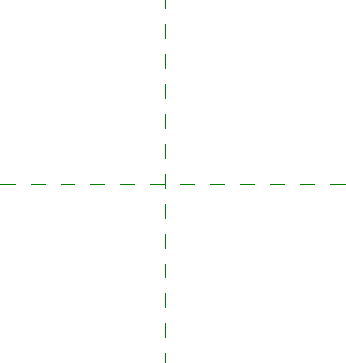

   Nová rodina se otevře v Editoru rodin. Pro většinu rodin se zobrazí 2 nebo více přerušovaných zelených čar. To jsou referenční roviny nebo pracovní roviny, které se používají při vytváření geometrie rodiny.



   Jestliže vytváříte rodinu založenou na hostiteli, může se zobrazit také geometrie hostitele.


4. V Prohlížeči projektu je uveden seznam pohledů rodiny.

   Pohledy rodiny se liší podle typu vytvářené rodiny. Je-li potřeba, můžete vytvořit další pohledy duplikováním a přejmenováním stávajících pohledů.

5. Klikněte na možnost Uložit jakoRodina.
6. V dialogu Uložit přejděte k umístění, kam chcete rodinu uložit, zadejte název rodiny a klikněte na možnost Uložit.
   Poznámka: Pro název rodiny použijte titulní velikost písmen.
