Rozdělení pohledu na více výkresů

Někdy se velký pohled nevejde na jediný výkres. V takovém případě musíte pro pohled vytvořit více výkresů, rozdělit pohled na části a na každém výkresu zobrazit jednu část. Také se může stát, že pohled je na jeden výkres příliš vysoký nebo široký, a vy chcete zobrazit části pohledu na stejném výkresu vedle sebe.

Pro vyřešení těchto problémů použijte závislé pohledy následujícím způsobem.

Zobrazení pohledu na více výkresech

1. V projektu vytvořte a připravte pohled, který chcete rozdělit na části.

   Přidejte poznámky, detaily, kóty a další požadované informace. Viz část Dokument a prezentace projektu.

2. Vytvořte závislé pohledy.

   Viz část Vytvoření závislých pohledů.

   • V každém závislém pohledu zobrazte pomocí oblastí oříznutí ty části modelu, které se mají zobrazit v daném pohledu a poznámky, které se mají zahrnout. Jestliže se v závislém pohledu zobrazují nechtěné poznámky nebo prvky modelu, klikněte pravým tlačítkem na prvek a klikněte na možnost Skrýt v pohledu Prvky.
   • V primárním pohledu přidejte čáry zarovnání, abyste označili, kde se má pohled rozdělit.

     Viz část Přidání čar zarovnání pro závislé pohledy.

3. Vytvořte výkresy, kam se umístí závislé pohledy.

   Viz část Přidání výkresu.

4. Přidejte závislé pohledy do příslušných výkresů.

   Viz část Přidávání pohledů na výkres.

5. (Volitelné) Přidejte reference pohledu do primárního pohledu.

   Reference pohledu označují výkres, kde se zobrazuje každý závislý pohled. Pokyny najdete v části Navigace v hlavním a závislém pohledu.

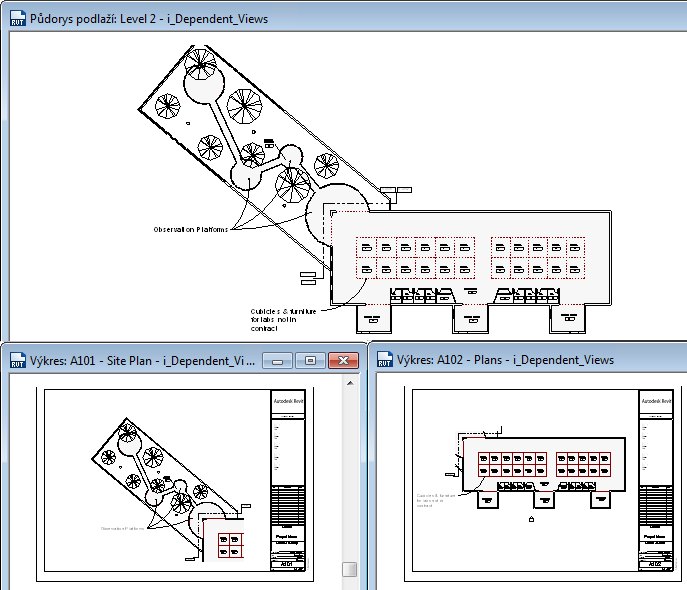

Příklad

Příklad
