Import osnov

Osnovy jsou struktury, které se používají k ukotvení konstrukčních sloupů, nosníků a vzpěr. Osnovy lze vytvořit v aplikaci aplikace AutoCAD Architecture, importovat do aplikace Revit a následně převést na osnovy aplikace Revit.

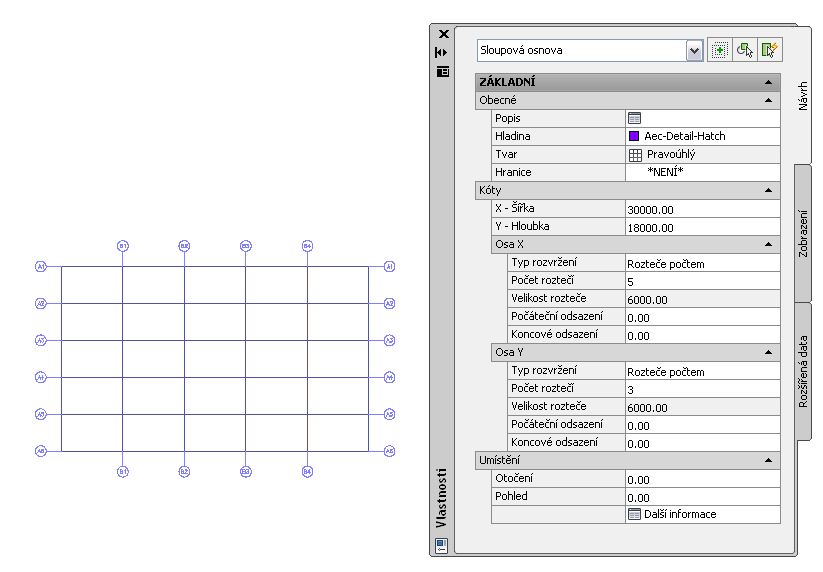

Sloupová osnova v aplikaci aplikace AutoCAD Architecture

Následující vlastnosti osnovy aplikace aplikace AutoCAD Architecture zůstanou při importu do aplikace Revit zachovány:

• Čáry osnovy
• Bubliny osnovy
• Typ osnovy (sloupová osnova)
• Typ bubliny osnovy (reference vícepohledového bloku)
• Hladina bubliny osnovy
• Hladina čáry osnovy

Do importované osnovy jsou přidány násldující vlastnosti:

• Podlaží základny
• Odsazení základny
• Měřítko instance (definováno při importu)
• Název instance (název importovaného souboru DWG)

Import osnovy z aplikace aplikace AutoCAD Architecture

1. Vytvořte nebo otevřete projekt aplikace Revit, do kterého chcete importovat výkres aplikace aplikace AutoCAD Architecture.
2. V nástroji Prohlížeč projektu vyberte pohled, ve kterém chcete zobrazit imporotvanou osnovu.
3. Importujte výkres aplikace aplikace AutoCAD Architecture do aplikace Revit, jak je popsáno v části Import a připojení formátů CAD.

   Při importu souboru DWG nebo DXF do aplikace Revit máte možnost importovat všchny hladiny, všechny viditelné hladiny nebo vybrané hladiny. Jakmile jsou hladiny naimportovány, je možné je v aplikaci Revit kdykoli selektivně vymazat.

   Importovaný výkres se zobrazuje jako samostatný symbol importu.

4. Další informace o importovaných objektech získáte kliknutím na symbol importu a na kartu Upravit | <název souboru>panel Importovat instanci (Dotaz) a následným výběrem čar nebo bublin osnovy jako předmětů dotazu.

   Jako výsledek dotazu bude zobrazen typ objektu, název bloku (shodný s názvem importovaného výkresu) a název hladiny a stylu, pokud existuje.

   Chcete-li režim Dotaz ukončit, stiskněte klávesu Esc.

   Poznámka: Importovaný výkres lze úplně nebo částečně rozložit. Chcete-li pracovat s importovanými objekty aplikace aplikace AutoCAD Architecture, které jsou určeny pouze ke čtení, proveďte částečný rozklad.
5. Klikněte na kartu Upravit | <název souboru>panel Importovat instancirozevírací seznam Rozložit (Částečně rozložit).

   Částečný rozklad na importované osnově umožňuje vybrat osnovu nezávisle na bublinách osnovy.

6. Chcete-li vytvořit osnovu aplikace Revit, klikněte na kartu Strukturapanel Srovnávací rovina (Osnova).
7. Klikněte na kartu Upravit | Umístit osnovupanel Kreslit (Vybrat čáry).
8. Umístěte kurzor na importovanou osnovu tak, aby se zvýraznila některá z čar osnovy.
9. Proveďte některou z následujících akcí:
   • Chcete-li vytvořit jednu čáru osnovy aplikace Revit, vyberte čáru importované osnovy. Tuto akci zopakujte pro každou čáru osnovy a poté stisknutím klávesy Esc ukončete nástroj osnovy.
   • Chcete-li vytvořit osnovu aplikace Revit v jediném kroku, vyberte čáru importované osnovy, stisknutím klávesy Tab vyberte všechny importované osnovy společně a kliknutím je umístěte.
   Poznámka: Jestliže osnova aplikace aplikace AutoCAD Architecture, kterou překreslujete, obsahuje bubliny osnovy, ve výsledné osnově aplikace Revit budou tyto bubliny duplikovány. Text a čísla obsažená v bublinách budou použita jako názvy asociovaných čar osnovy.

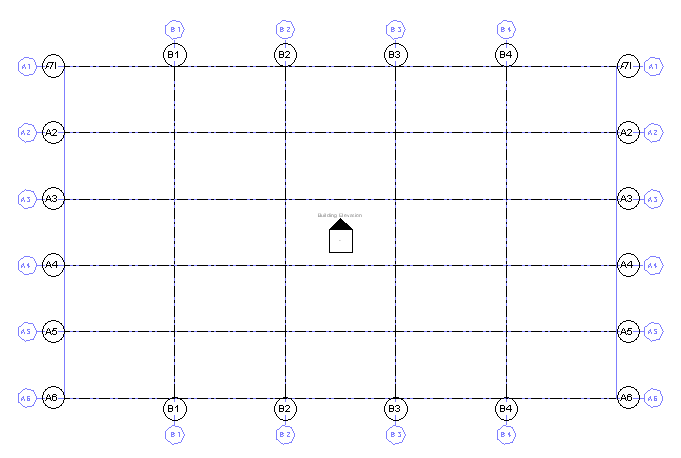

   Osnova aplikace Revit vytvořená z osnovy aplikace aplikace AutoCAD Architecture

10. Jestliže výkres nebude exportován zpět aplikace aplikace AutoCAD Architecture a importovaná geometrie je již zbytečná, odstraňte ji některým z následujících postupů:
    • Vyberte symbol importu importované osnovy a stiskněte klávesu Delete.

      Tato možnost se nejlépe hodí v případě, že importová osnova není částečně rozložena. Pokud byla importovaná osnova rozložena, vyberte zvlášť symboly importu osnovy a bublin osnovy.

    • Klikněte na kartu Upravit | <název souboru>panel Importovat instanci (Odstranit hladiny) a z importovaného výkresu odstraňte všechny importované hladiny.
    • Jestliže byl výkres připojen k aplikaci Revit, klikněte na kartu Správapanel Správa projektu (Správa připojených souborů) a zrušte načtení připojeného výkresu do aplikace Revit.
      Poznámka: Bude-li to nutné, můžete později soubor znovu načíst.
