- Klikněte na kartu Struktura
panel Základyrozevírací seznam Deska
Konstrukční základ: Deska. - Na paletě Vlastnosti klikněte na možnost Upravit typ.
- V dialogu Vlastnosti typu zadejte typ konstrukční podlahy a klikněte na tlačítko OK.
- Klikněte na kartu Upravit | Vytvořit hranici podlahy panel Kreslit Čára hranice a poté klikněte na tlačítko
(Označit stěny) a vyberte příslušné stěny v modelu. - Pokud chcete, aby se odsazení měřilo od nosné části stěny, klikněte na panelu Možnosti na možnost Protáhnout do stěny.
- Na panelu Možnosti určete odsazení pro hrany desky v textovém poli Odsazení. Poznámka: Namísto výběru stěn lze základovou desku načrtnout. Pomocí nástrojů náčrtu na kartě Upravit | Vytvořit hranici podlahy panelu Kreslit vytvořte hranici základové desky. Náčrt musí tvořit uzavřenou smyčku nebo okrajovou podmínku. Viz část Kreslení.
- Klikněte na kartu Upravit | Vytvořit hranici podlahy panel Režim Dokončit režim úprav.
- Klikněte na základ a vyberte požadovaný typ rodiny Základ v rozbalovacím seznamu Rodina. Poznámka: Základové desky se přidávají pod podlaží, ve kterém jsou zakresleny. Pokud tedy přidáte základovou desku do Podlaží 1, přidá se pod Podlaží 1 a nebude vidět v půdorysném pohledu Podlaží 1. Chcete-li zobrazit základové desky v půdorysném pohledu, vytvořte nové podlaží pod podlažím 1, například podlaží základů. Pokud vytvoříte nové podlaží pod podlažím 1, bude možné vidět základové desky jako podklad (zobrazený v půltónu) na podlaží 1.

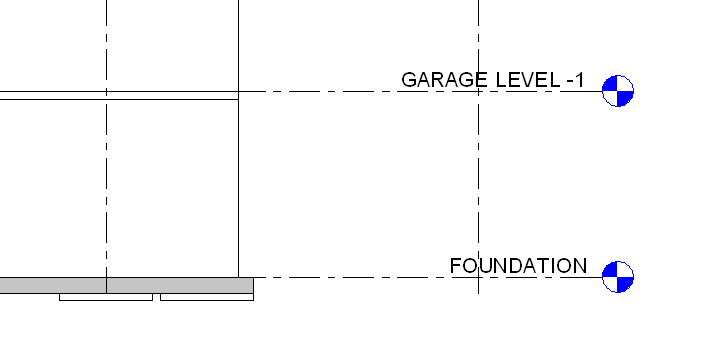

Základová deska pod úrovní základu
