Úpravy profilu příhradového nosníku

V jiných než půdorysných pohledech, v bokorysech, řezech nebo 3D pohledech lze upravit rozsah příhradového nosníku. Máte možnost vytvořit nové čáry, smazat existující čáry a pomocí nástrojů Oříznout/Upravit podle potřeby upravit příslušný profil. Při provádění úprav profilu příhradového nosníku můžete upravit jeho horní a dolní pásy do jakéhokoli požadovaného tvaru.

Poznámka: Ne všechny rodiny příhradových nosníků lze správně převést na náčrt profilu. Aby se horní a dolní pásy přizpůsobily tvaru profilu, musí se čáry náčrtu horního a dolního pásu rodiny rozvržení krýt s příslušnou horní a dolní referenční rovinou. Křivky nakreslené pomocí nástrojů Reference horního nebo dolního pásu v náčrtu profilu definují transformaci horních a dolních referenčních rovin rodiny, nikoli tvar horních či dolních pásů.

Úprava profilu příhradového nosníku

1. Vyberte příhradový nosník, který chcete upravit.
2. Na pásu karet klikněte na tlačítko (Upravit profil).
3. Klikněte na možnost (Horní pás) nebo (Dolní pás).

4. Vyberte nástroj čáry.

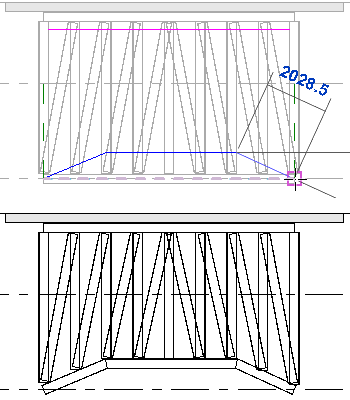

5. Načrtněte profil, ke kterému má být příhradový nosník zavazben.

6. Vyberte starý profil roviny a vymažte jej.

7. Na pásu karet klikněte na tlačítko (Dokončit režim úprav).


   Model příhradového nosníku se sám vytvaruje, aby se přizpůsobil vazbám nového profilu. V případě potřeby lze upravit pásy připojeného příhradového nosníku.



   Pokud je příhradový nosník připojen u upraveného pásu, bude příslušný profil ignorován. Připojený povrch konstrukční podlahy nebo střechy určuje geometrii pásu. Tvar profilu příhradového nosníku není vymazán a pokud bude příhradový nosník později odpojen, tento profil se znovu zobrazí.



Tip: Chcete-li obnovit původní profil příhradového nosníku, klikněte na tlačítko (Obnovit profil).
