V aplikaci Revit lze do modelu budovy přidat příhradový nosník. K tomu se používá nástroj Příhradový nosník, kterým vytvoříte příhradový nosník, odpovídající rozvržení a dalším parametrům, které jsou nastaveny ve vybraném typu rodiny příhradových nosníků. Další informace o vytvoření rodiny příhradových nosníků najdete v části Vytvoření rodiny příhradových nosníků.

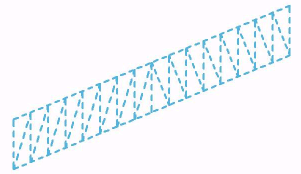

Čáry v rozvržení určují umístění dílčích prvků, které obsahují prvek příhradového nosníku, například horní pás, dolní pás a stojinové prvky.
Všechny typy v rodině příhradových nosníků mají stejné rozvržení. Jednotlivé typy určují ostatní parametry, jako třeba rodiny rámových konstrukcí, které mají být použity k modelování pásů a stojinových prvků.

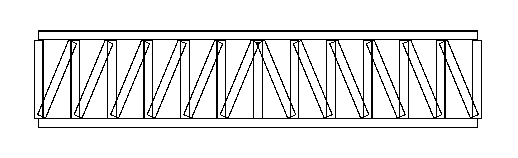

Chcete-li použít nástroj Příhradový nosník, vyberte typ rodiny příhradového nosníku a poté na kreslicí ploše stanovte počáteční a koncový bod příhradového nosníku. Aplikace Revit pak podle potřeby vytvoří prvky rámové konstrukce, které umístí na čáry rozvržení určené pro vybranou rodinu.
Prvky rámové konstrukce se vytváří podél každé z těchto čar rozvržení. V rodině rozvržení příhradového nosníku lze definovat prvky rámové konstrukce. Několik různých typů stejné rodiny může mít různé přednastavené rodiny rámové konstrukce, využívající totéž geometrické rozvržení.
