Ovládání viditelnosti srovnávacích rovin pomocí orientovaných kvádrů

Pokud do projektu přidáte prvky srovnávací roviny (osnovy, podlaží a referenční čáry), mohou se zobrazit ve více pohledech, než požadujete. Jestliže například přidáte do půdorysného pohledu čáry osnovy, zobrazí se tyto čáry osnovy ve všech půdorysných pohledech modelu. Můžete však chtít, aby byly čáry osnovy zobrazeny pouze v určitých pohledech. Přesně k tomu slouží orientovaný kvádr; s jeho pomocí určíte pohledy, ve kterých budou prvky srovnávací roviny zobrazeny.

Orientované kvádry ovládají viditelnost prvků srovnávací roviny v pohledech, jejichž řezná rovina protíná orientovaný kvádr. Orientované kvádry jsou zvláště užitečné k ovládání viditelnosti srovnávacích rovin, které nejsou vůči pohledu rovnoběžné nebo kolmé.

Příklad

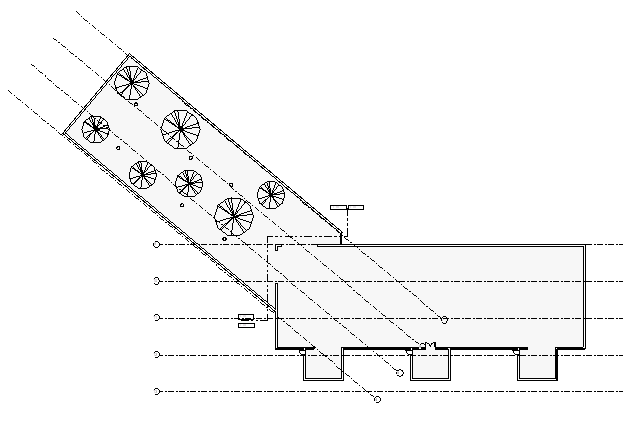

Následující příklad znázorňuje půdorys podlaží vědeckého centra, jehož voliérové křídlo má určitý úhel k hlavní budově. Hlavní budova a voliérové křídlo používají odlišné osnovy. Čára zarovnání vyznačuje, kde je tento půdorys podlaží rozdělen na závislé pohledy, které zobrazují jednotlivé části budovy na samostatných výkresech. (Viz část Závislé pohledy.) U závislého pohledu na voliérové křídlo však nechcete zobrazit čáry osnovy hlavní budovy. U závislého pohledu na hlavní budovu nechcete zobrazit čáry osnovy voliérového křídla. Toho můžete dosáhnout pomocí orientovaných kvádrů.

Ovládání prvků srovnávací roviny pomocí orientovaných kvádrů

  1. Vytvořte jeden nebo několik orientovaných kvádrů.
  2. Použijte orientovaný kvádr na prvky srovnávací roviny (čáry osnovy, podlaží či referenční roviny).
  3. (Volitelné) Použijte orientovaný kvádr na požadované pohledy.
  4. Poznámka: Tuto vlastnost nemůžete použít na vícesegmentové osnovy, protože nemají vlastnost instance Orientovaný kvádr.
