- Otevřete půdorysný nebo 3D pohled a vyberte orientovaný kvádr.
Na orientovaném kvádru se zobrazí uzly.
- Přetažením těchto uzlů můžete změnit velikost orientovaného kvádru.
Změnou velikosti orientovaného kvádru určujete pohledy, ve kterých se zobrazí. Jestliže rovina pohledu neprotíná orientovaný kvádr, nebude tento kvádr viditelný v daném pohledu. Následně nebudou v tomto pohledu zobrazeny žádné srovnávací roviny spojené s tímto orientovaným kvádrem.
Předpokládejme například 8podlažní budovu. Velikost orientovaného kvádru změníte tak, aby rozsah jejího horního ohraničení ležel na úrovni 4. Následkem toho nebude na úrovních 5 až 8 zobrazen orientovaný kvádr a spojené srovnávací roviny. Pokud naopak změníte velikost orientovaného kvádru tak, aby protínal tato podlaží, budou vztažné roviny zobrazeny v těchto pohledech.

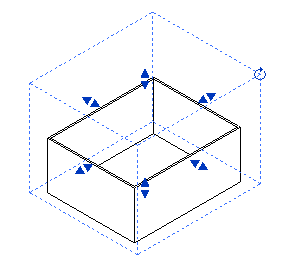

Orientovaný kvádr v 3D pohledu s přetahovacími a otáčecími ovládacími prvky
