Každý půdorysný pohled obsahuje vlastnost nazývanou Rozsah pohledu, která je také známá jako viditelný rozsah. Rozsah pohledu je sada horizontálních rovin, které řídí viditelnost a zobrazení objektů v pohledu. Horizontální roviny jsou Horní, Rovina řezu a Dolní. Horní a dolní roviny oříznutí představují nejvyšší a nejnižší část rozsahu pohledu. Rovina řezu je rovina, která určuje, v jaké výšce se konkrétní prvky v pohledu zobrazí jako oříznuté. Tyto tři roviny definují hlavní rozsah pohledu.
Hloubka pohledu je další rovina mimo primární rozsah. Můžete nastavit úroveň hloubky pohledu tak, aby se zobrazily prvky pod spodní rovinou oříznutí.
Hloubka pohledu je ve výchozím stavu totožná s dolní.
Příklad

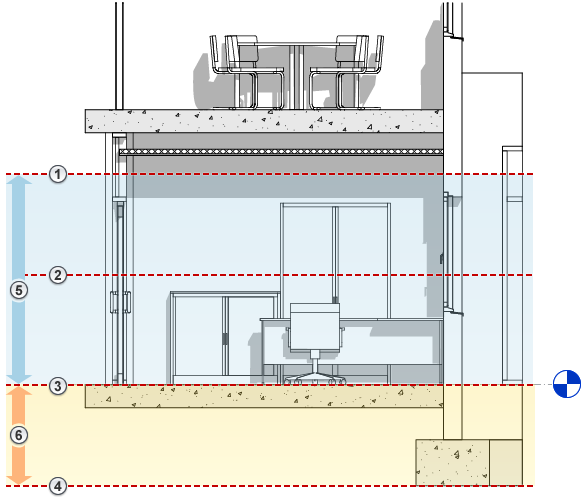

Na následujícím obrázku je ukázán rozsah půdorysného pohledu zakreslený v bokorysném pohledu: horní část
, rovina řezu
, dolní část
, odsazení
, primární rozsah
a hloubka pohledu
.

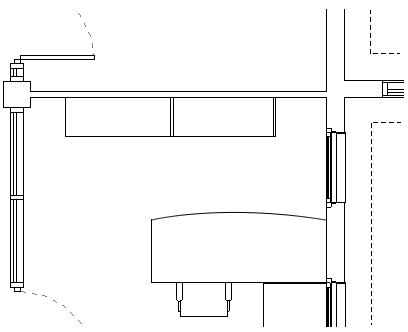

Na následujícím obrázku je ukázán aktuální pohled půdorysu pro tento rozsah pohledu.
Prvky mimo rozsah pohledu se v pohledu nezobrazí. Výjimku tvoří případ, kdy nastavíte podklad pohledu mimo rozsah pohledu. Další informace o vlastnosti pohledu Podklad najdete v části Vlastnosti pohledu.
Jak se prvky vykreslují s ohledem na rozsah pohledu?
- K vykreslení neořezaných prvků uvnitř hranic primárního rozsahu je použit styl čáry v pohledu prvku.
- Ořezané prvky jsou vykresleny pomocí stylu čáry v řezu. Poznámka: Ne všechny prvky je možné zobrazit jako ořezané.
Chcete-li určit, které prvky lze zobrazit jako ořezané, přečtěte si část Správa viditelnosti rodiny a úrovně detailu.
- Prvky, které jsou v hloubce pohledu, jsou vykresleny ve stylu čáry mimo.

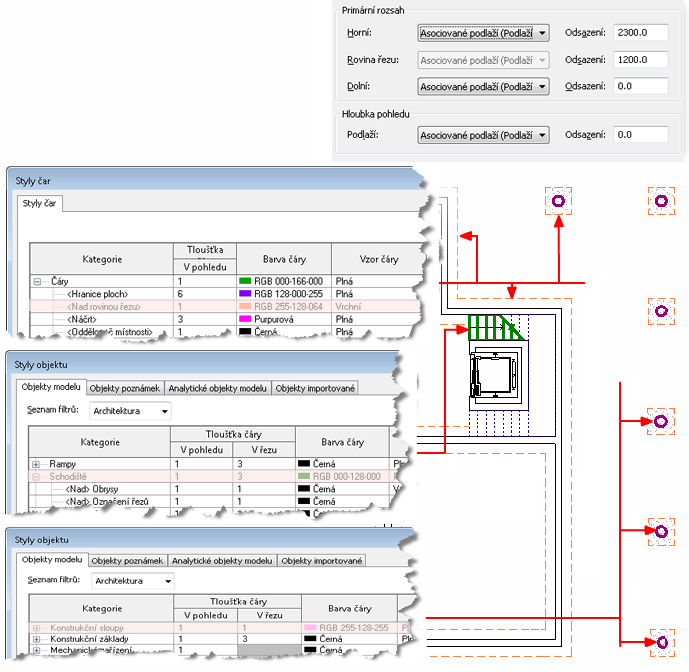

Příklad
Zobrazení stylů čar řezu a projekce můžete změnit pomocí nástroje Styly objektu. Zobrazení stylu čáry mimo rozsah lze změnit pomocí nástroje Styly čáry.
Další pravidla rozsahu pohledu
- Prvky, které se nacházejí přímo pod rovinou řezu, ale alespoň částečně spadají do rozsahu pohledu, jsou zobrazeny jako při pohledu shora. Komponenty se zobrazují podle nastavení viditelnosti prvků rodiny pro půdorys nebo průmět stropního půdorysu (RCP). Viz část Správa viditelnosti rodiny a úrovně detailu.
- Stěny kratší než 6 stop (nebo 2 m při práci v metrických jednotkách) nejsou v řezu, a to ani v případě, že protínají rovinu řezu.
Těchto 6 stop (1,83 m) se měří od horní strany ohraničujícího kvádru ke spodní hranici hlavního rozsahu pohledu. Vytvoříte-li například stěnu se šikmou horní plochou, bude tato stěna oříznuta rovinou řezu v případě, že se její horní část nachází ve vzdálenosti 6 stop od dolní hranice hlavního rozsahu pohledu. Když bude horní část stěny ve vzdálenosti nepřesahující 6 stop, zobrazí se celá stěna jako průmět, i když protíná rovinu řezu. K tomuto chování dochází vždy, když je u stěny nastavena vlastnost Horní vazba jako Nepřipojená.
- Existuje několik kategorií, u nichž je prvek umístěný nad rovinou řezu, ale částečně pod horním ořezáním, v půdorysu zobrazen. Tyto kategorie zahrnují okna, truhlářské výrobky a obecné modely. Tyto objekty jsou nakresleny jako při pohledu shora.
- Prvky modelu umístěné mimo rozsah pohledu se obecně v pohledu nezobrazují. Výjimku tvoří podlaží, schodiště, rampy a komponenty, které jsou součástmi podlaží nebo jsou k němu připevněny (například nábytek). Ty se zobrazují i v případě, že se nacházejí těsně pod rozsahem pohledu.
Zobrazeny jsou zakončení střešního pláště, okapy a hrany desek, pokud jsou jejich spodní části v toleranci dolní hranice hlavního rozsahu pohledu.
Podlaží, konstrukční podlahy a základové desky umístěné mimo rozsah pohledu používají upravený rozsah, který je 4 stopy (přibližně 1,22 metru) pod dolní hranicí hlavního rozsahu. Nachází-li se podlaží v rámci upraveného rozsahu, vykreslí se stylem čáry Mimo.
- Viditelnost je v pohledech průmětů stropního půdorysu (RCP) podobná jako v pohledech půdorysů s tou výjimkou, že objekty jsou zobrazeny zespodu a zrcadleny.
