Ovládání zobrazení kótovacích šipek

Když je úsek kóty příliš malý na to, aby se do něj vešly šipkové značky ve vnitřní části kótovací čáry, dojde k automatickému překlopení těchto šipek na vnější část kótovací čáry. Děje se tak u lineárních a úhlových kót a u kót poloměrů. U kót poloměrů se šipka převrátí, pokud je kótovací čára (poloměr) kratší než délka šipky.

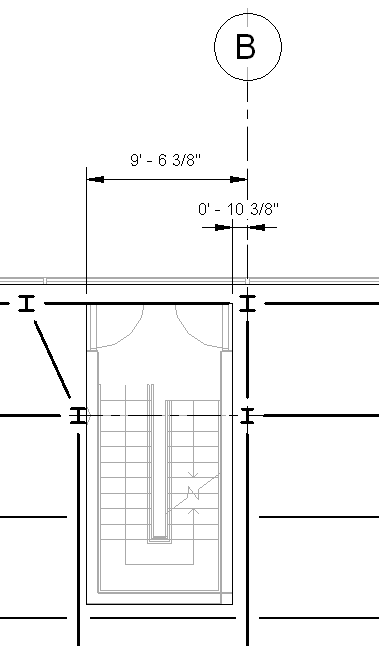

Následující obrázek znázorňuje dvě kóty s šipkami. U delší kóty jsou šipky zobrazeny ve vnitřní části kótovací čáry, pokud je tato čára dostatečně dlouhá, aby se na ni šipky vešly. U kratší kóty jsou šipky převráceny na vnějšek kótovací čáry, protože čára je pro šipky příliš krátká.

Příklad

Příklad

U vícesegmentových kótovacích čar navíc aplikace rozpozná, zda jsou sousední segmenty příliš krátké pro umístění šipek. Pokud k tomu dojde, konce řetězové kóty s krátkým segmentem se převrátí a na vnitřních vynášecích čarách se zobrazí vnitřní šipka určená ve vlastnostech kóty. Na následujícím obrázku je kótovací šipka převrácena do vnějšku kótovací čáry a na vynášecích čarách je zobrazena určená šipka (šikmá).

Informace o změně šipky kótovací čáry najdete v části Změna šipky kótovací čáry.

Ovládání zobrazení šipek kóty:

1. Na kreslicí ploše vyberte některou kótu.
2. Na paletě Vlastnosti klikněte na možnost (Upravit typ).
3. V dialogu Vlastnosti typu lze v části Grafika provádět následující úpravy:
   • Protažení převrácené kótovací čáry: Pokud se kótovací šipka převrátí, můžete určit délku kótovací čáry za převrácenými šipkami. Délka je měřena od konce šipky.
   • Vnitřní šipka: Určuje zobrazení šipky na vynášecích čarách, pokud jsou sousední segmenty kótovací čáry pro šipky příliš krátké. Pokud k tomu dojde, konce řetězové kóty s krátkým segmentem se převrátí a na vnitřních vynášecích čarách se zobrazí určená vnitřní šipka.
   Poznámka: Tyto parametry jsou aktivní pouze v případě, že je typ kótovací značky nastaven na šipku.
4. Klikněte na tlačítko OK.
