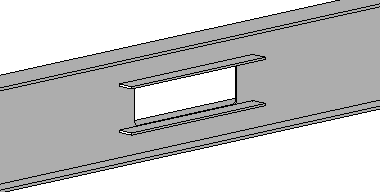

Zesílení lze použít pro zpevnění ocelových prvků krovu, zvláště nosníků a sloupů, ve kterých jsou otvory. Zesílení jsou modelována jako načítatelné rodiny aplikace Revit, které představují další ocelový výztužný materiál.
Informace o otvorech v konstrukčních prvcích krovu najdete v části Otvory v konstrukčních prvcích.
Jak přidat zesílení do otvoru konstrukčního prvku
- Klikněte na kartu Struktura
panel Modelrozevírací seznam KomponentaUmístit komponentu. - Na paletě Vlastnosti vyberte typ zesílení z rozevíracího seznamu Výběr typu. Poznámka: Pokud požadovaný typ zesílení není v seznamu Výběr typu uveden, načtěte další rodiny zesílení.
- Klikněte na kartu Upravit | umístit komponentupanel UmístěníUmístit na ploše nebo Umístit na pracovní rovině. Poznámka: Konstrukční zesílení nelze umístit na plochy konstrukčních prvků při zobrazení v režimu drátového modelu.
- Pomocí nástrojů kreslení přidejte požadované zesílení k otvoru nosníku. Další informace o náčrtu najdete v části Náčrty.
