Vytvoření komponenty podesty pomocí náčrtu

Vytvoření komponenty podesty pomocí náčrtu hranice.

Načrtnutí komponenty podesty umožňuje vytvořit vlastní tvar podesty. Jestliže potřebujete komponentu podesty, která byla vytvořena automaticky při vytvoření schodiště, upravit tak, aby měla nepravidelný tvar, použijte nástroj Převést na náčrt k převodu komponenty na komponentu založenou na náčrtu a upravte náčrt.
Důležité: Při vytváření komponent kreslením náčrtu nemají komponenty automatický vztah k sobě navzájem jako při vytváření komponent schodiště pomocí běžných nástrojů komponent. Pokud například načrtnete komponenty ramene a podesty a potom změníte šířku ramene, tvar podesty se automaticky nezmění. Načrtnuté komponenty je nutné aktualizovat ručně.
1. Otevřete půdorysný pohled nebo 3D pohled.
2. Zadejte režim úprav sestavy schodiště:
   • Chcete-li načrtnout komponentu podesty pro načrtnutá ramena, vyberte rameno a na panelu Upravit klikněte na možnost (Upravit schodiště).
   • Chcete-li načrtnout komponentu podesty pro novou sestavu schodiště, klikněte na kartu Architekturapanel Komunikace (Schodiště).
3. Klikněte na kartu Upravit | Vytvořit schodištěpanel Komponenty (Podesta).
4. V galerii Kreslit klikněte na tlačítko (Vytvořit náčrt).
5. Na panelu Kreslit klikněte na tlačítko (Hranice).

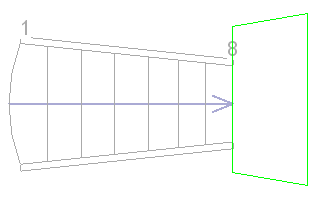

6. Načrtněte hranici podesty pomocí nástrojů kreslení. Viz část Náčrtové prvky.

7. Podle potřeby můžete nakreslit vlastní trajektorii schodiště k označení čáry procházení. Klikněte na položku (Trajektorie schodiště) a načrtněte trajektorii.
   Poznámka: Náčrt trajektorie schodiště se používá k vytvoření trajektorie schodiště s poznámkami. Pokud chcete změnit způsob zobrazení trajektorie schodiště, můžete upravit náčrt trajektorie schodiště.
8. Kliknutím na tlačítko (Dokončit režim úprav) ukončete režim náčrtu.
