Průměrné odhadované osvětlení
Průměrné odhadované osvětlení (AEI) pro každý prostor se vypočítá určením svítivosti v lumenech, kterými přispělo každé těleso na pracovní rovině výpočtu osvětlení, a podělením podle plochy prostoru.
Příklad osvětlení prostoru
V tomto příkladu:
- Světelné vybavení je vložený objekt rohového zapuštěného svítidla – 2×4 3Lamp používající soubor fotometrické sítě 483T8_S.ies.

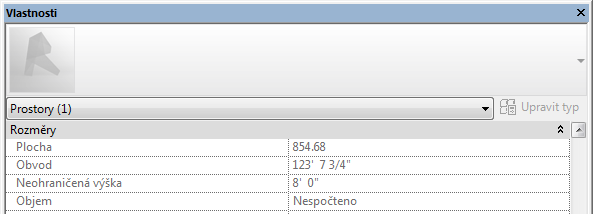

- Kóty prostoru jsou 20' 0" x 30' 0".
- Osvětlovací těleso je umístěno na hodnotě 9' 6".
Další vzorce použité k výpočtu průměrného odhadovaného osvětlení pro prostor jsou následující:
Lumeny na pracovní rovinu
Lumeny na pracovní rovině, kterými přispělo každé těleso, se vypočítají takto: WL = II * LLF * CU
- WL = lumeny na pracovní rovinu
- II = počáteční intenzita
- LLF = faktor světelné ztráty
- CU = součinitel využití

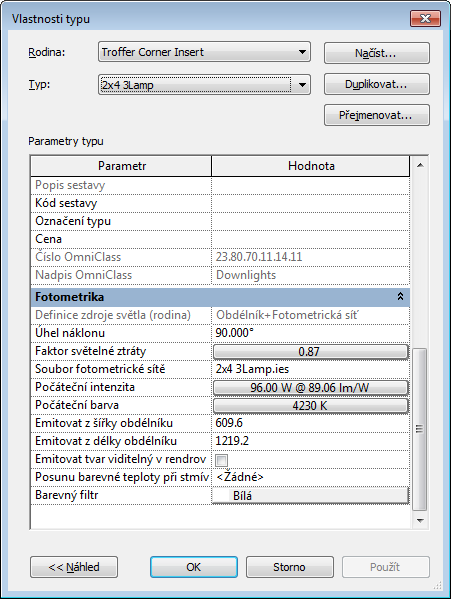

Počáteční intenzita i faktor světelné ztráty jsou vlastnosti typu každého typu osvětlovacího tělesa. Přístup k těmto vlastnostem lze získat v dialogu Vlastnosti typu osvětlovacího tělesa.

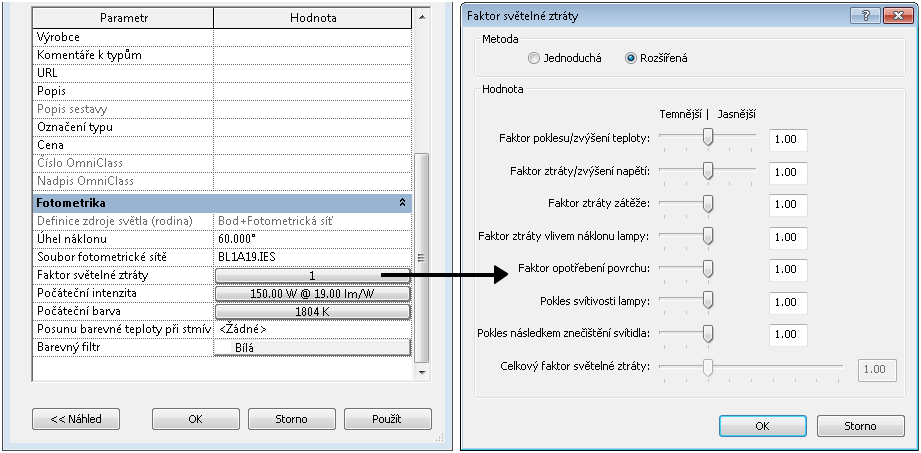

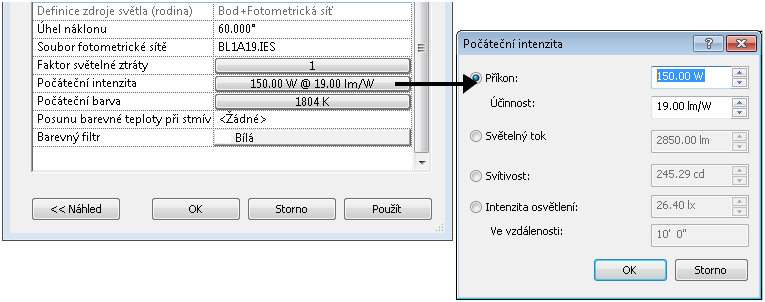

V tomto příkladu je počáteční intenzita tělesa 7 560 lumenů a se zde uvedenými faktory světelné ztráty činí výsledná hodnota LLF 0,71478.
Určení hodnoty CU pro každé těleso je složitější. Osvětlovací těleso určuje, ve kterém prostoru se nachází. Pokud osvětlovací těleso není v prostoru, hodnotu CU nelze určit a těleso nepřispívá k osvětlení AEI prostoru.
Hodnota CU se vypočítá na základě vlastností odrazivosti prostoru (strop, stěna a podlaha) stejně jako poměru rezonance místnosti (RCR) prostoru.

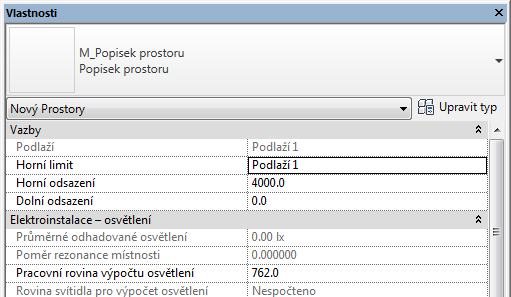

Hodnota RCR se vypočítá na základě výšky rezonance místnosti (RCH) a pracovní roviny výpočtu osvětlení, což je vlastnost každé instance prostoru.
Výška rezonance místnosti
Výška rezonance místnosti se vypočítá jako: RCH = LP - LCW
- RCH = výška rezonance místnosti
- LP = rovina svítidla pro výpočet osvětlení (výška světelných zdrojů v prostoru)
- LCW = pracovní rovina výpočtu osvětlení
V tomto příkladu: RCH = 9' 6" - 3' 0" = 6' 6" (pokud existuje více světelných zdrojů v různých výškách, použije se nejnižší výška).
Poměr rezonance místnosti
Poměr rezonance místnosti se vypočítá jako: RCR = 2,5 * RCH * P / A
- RCR = poměr rezonance místnosti
- P = obvod místnosti
- A = plocha místnosti
V tomto příkladu: RCR = 2,5 * 6,5 * 97,3333 / 567,11 = 2,788989

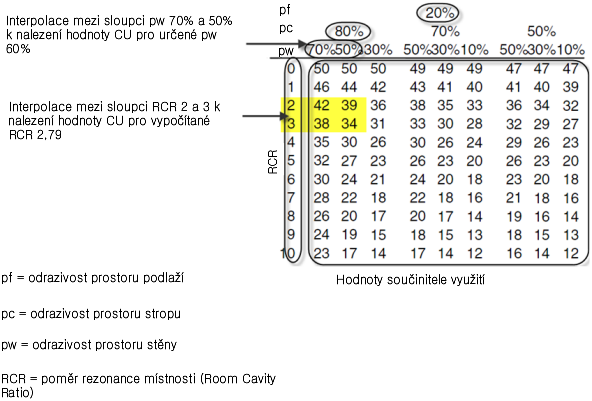

Chcete-li určit součinitel využití ručně, vyhledejte jej v datovém listu svítidla. Zde je znázorněna část datového listu pro těleso popsaná souborem fotometrické sítě 483T8_S.ies.

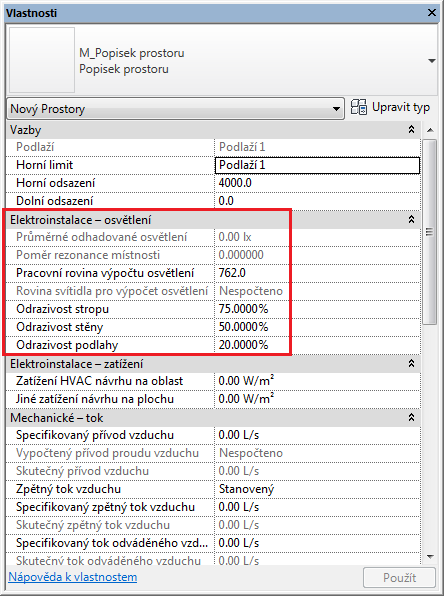

Odrazivost podlahy, stěny a stropu jsou vše vlastnosti instance prostoru a hodnota RCR se vypočítá podle výše uvedeného popisu. Interpolací můžete odhadnout hodnotu CU přibližně na 38, což odpovídá hodnotě 0,382762, hodnotě vypočítané aplikací Revit na základě souboru fotometrické sítě.
Součinitele využití
Použití vzorce lumeny na pracovní rovinu pro tento příklad: WL = 7 560 * 0,71478 * 0,382762 = 2 068,345 lm
Hodnota WL pro toto těleso představuje celkový počet lumenů v prostoru. Pro toto jedno těleso v prostoru je výsledná úroveň stopové kandely určena pomocí vzorce AEI: 2 068,345 lm / 567,11 sf = 3,65 fc.
Pokud existuje více příslušenství v prostoru, hodnota RCR je odvozena od nejnižšího příslušenství v prostoru (uvedeném v parametru LCLP), hodnota CU se vypočítá pro každou instanci příslušenství a hodnota WL pro všechna sečtená příslušenství vydělená plochou prostoru.
Pokud například předpokládáme, že do výšky 8' 0" bude přidáno další těleso (dolní indexy označují číslo tělesa):
- RCH2 = 8' 0" - 3' 0" = 5' 0"
- RCR2 = 2,5 * 5 * 97,3333 / 567,11 = 2,145376
- Průměrný RCR = (2,145376 + 2,788989) / 2 = 2,467183
Pro druhé těleso se hodnota CU vypočítá pomocí nové hodnoty RCR:
- WL2 = 7 560 * 0,71478 * 0,411155 = 2 221,773 lm
Proto je celková hodnota AEI = (WL1 + WL2) / plocha = (2 068,345 + 2 221,773) / 567,11 = 7,56 fc
