Spirální výztuž je rodina jedinečných tvarů výztuže, které jsou nerovinné a nelze je upravovat. Ale protože je spirální výztuž plně dimenzionální, může být v měřítku, lze ní otáčet a měnit její velikost pomocí jejích vlastních uzlů a ovládacích prvků tvaru v rámci projektu.
Úprava výšky spirální výztuže

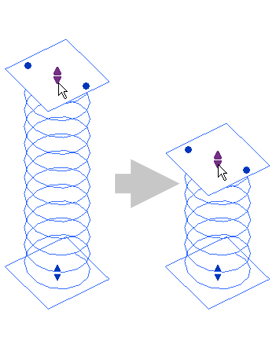

Chcete-li změnit délku spirály, použijte ovládací prvky trojúhelníkového tvaru v horní a dolní části spirály výztuže. Odpovídajícím způsobem přetáhněte šipky pro prodloužení nebo zkrácení spirály.
Tyto ovládací prvky spirálu neprotahují. Přidávají poměrný počet závitů nutný k zachování určené výšky spirální výztuže.
Změna měřítka průměru spirální výztuže

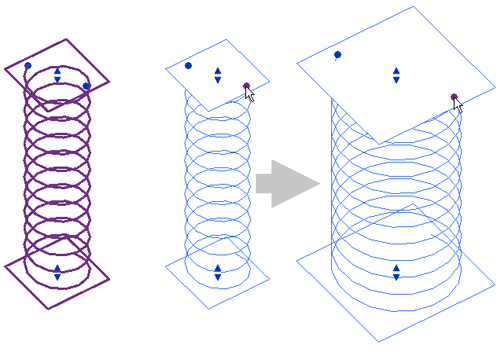

Chcete-li změnit měřítko šířky závitů spirální výztuže, vyhledejte ovládací prvek změny měřítka naproti ovládacího prvku otáčení, který se nachází na konci závitu aktuální výztuže. Přetáhnutím ovládacího prvku upravte průměr spirály.
Otáčení spirální výztuží

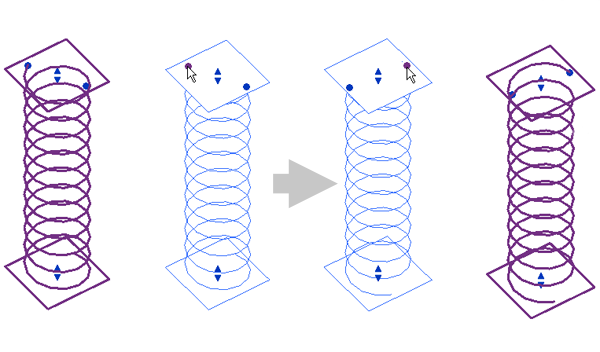

Pozicí spirální výztuže lze otáčet k zarovnání konce výztuže podle potřeby. Tažením ovládacího prvku otáčení na konci horního závitu výztuže otáčejte pozicí konce výztuže.
Vlastnosti instance spirální výztuže
Následující vlastnosti instance jsou jedinečné pro spirální výztuž na paletě Vlastnosti instance
Dolní dokončující otáčky. Určuje počet kompletních závitů k uzavření dolní části spirály.
Horní dokončující otáčky.Určuje počet kompletních závitů k uzavření horní části spirály.
Výška. Určuje celkovou výšku spirální výztuže.
Rozteč. Určuje vzdálenost mezi závity výztuže ve spirále.
