Úprava výztuže

Výběr nového tvaru výztuže

1. Vyberte výztuž, kterou chcete upravit.
2. Vyberte nový tvar v rozevíracím seznamu Typ tvaru výztuže na panelu Možnosti.
3. Volitelné.Chcete-li provést výběr z prohlížeče Tvar výztuže, klikněte na tlačítko na panelu Možnosti.

   Výztuž si ponechá své vazby na svém hostiteli. Důležité změny tvaru ale mohou prodloužit výztuž za referenci krytí hostitele.

Výztuž si ponechá své vazby na svém hostiteli. Důležité změny tvaru ale mohou prodloužit výztuž za referenci krytí hostitele.

Výběr nového typu tyče výztuže

1. Vyberte výztuž, kterou chcete upravit.
2. V seznamu Výběr typu v horní části palety Vlastnosti vyberte požadovaný typ výztuže.

Velikost výztuže může změnit tvar výztuže, což může způsobit chybu tvaru, jestliže poloměr ohybu (zaoblení) tyče bude příliš velký pro aktuální konfiguraci.

Úprava náčrtu výztuže

1. Vyberte výztuž, kterou chcete upravit.
2. Klikněte na kartu Upravit | Konstrukční výztužpanel Režim Upravit náčrt.

   Vybraná výztuž je v režimu náčrtu.

3. Pomocí nástrojů na kartě Upravit <Prvek > upravte náčrt výztuže.
4. Klikněte na kartu Upravit konstrukční výztuž > Upravit náčrt výztužepanel Režim Dokončit režim úprav.

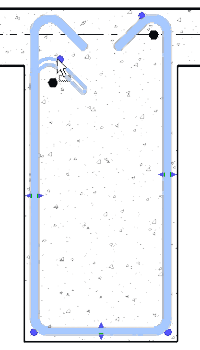

Uzly tvarů

Flexibilní geometrii výztuže lze ovládat několika uzly:

• K ovládání tvaru tyče slouží:
  • uzly na obou koncích tyče (modré kroužky),
  • uzel na každé hraně (modré trojúhelníky).
• Umístění roviny, na které leží výztuž, se ovládá dalším uzlem.
• K určování délky sady výztuží slouží jiný uzel.

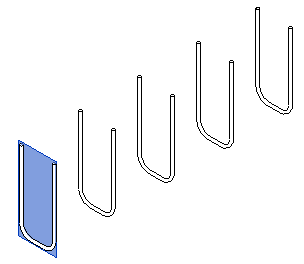

Jednotlivé uzly, které lze zavazbit ve směru kolmém k rovině, definuje tato rovina. Roviny použité pro polohu výztuže a roviny pro nastavení délek jsou vyznačeny na obrázcích výše. Roviny definující uzly tvaru výztuže můžete vidět na následujícím obrázku.

Segmenty se přichytí a připojí ke krytí hostitele při přesunu.

Chování přichycení tvaru výztuže

Z důvodu povahy referencí krytí výztuže a jak je výztuž umístěna se výztuž nepřichytí k jejímu relativnímu prostředí aplikace Revit, například k bodům a čárám přichycení. Změna velikosti a další změny výztuže reagují pouze na referenci krytí hostitele, do kterého je umístěna.

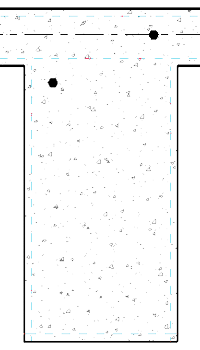

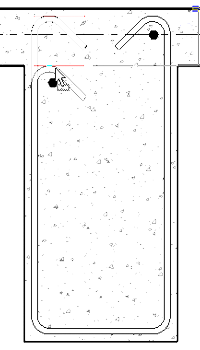

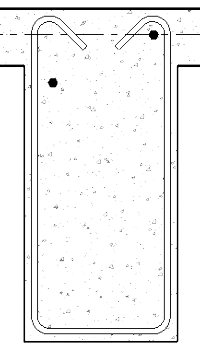

Příčný řez hostitele betonu zobrazující referenci krytí	Výchozí umístění výztuže v referenci krytí	Poloha přichycení k referenci krytí pomocí ovládacích prvků tvaru výztuže

Chcete-li upravit výztuž v jeho prostředí aplikace Revit s překlenutím chování přichycení reference krytí, můžete pro úpravy vybrat jednotlivé prvky výztuže.

Umístěte kurzor nad prvek výztuže a stiskněte klávesu Tab. Nyní můžete upravit prvek s typickým chováním přichycení.

Poloha přichycení k hraně připojeného prvku pomocí výběru segmentu čáry výztuže

Tolerance přichycení

Chcete-li přichytit uzel výztuže k překrytí nebo k uzlu spony výztuže, tento uzel musí zpočátku ležet v malé vzdálenosti (toleranci) od referenčního překrytí nebo roviny uzlu.

U vazeb překrytí výztuže se tolerance rovná 1/2 * průměr tyče.

U vazeb s druhou výztuží (třmen) se tolerance rovná 1/2 * (průměr tyče + průměr tyče třmenu).
