Přehled výkresů

Výkres (nazývá se rovněž výkresový list) je jednotlivá stránka sady stavební dokumentace. V aplikaci Revit se pro každý výkres ze sady stavební dokumentace vytváří pohled listu. Na každý pohled výkresu je pak možné umístit několik výkresů nebo výkazů.

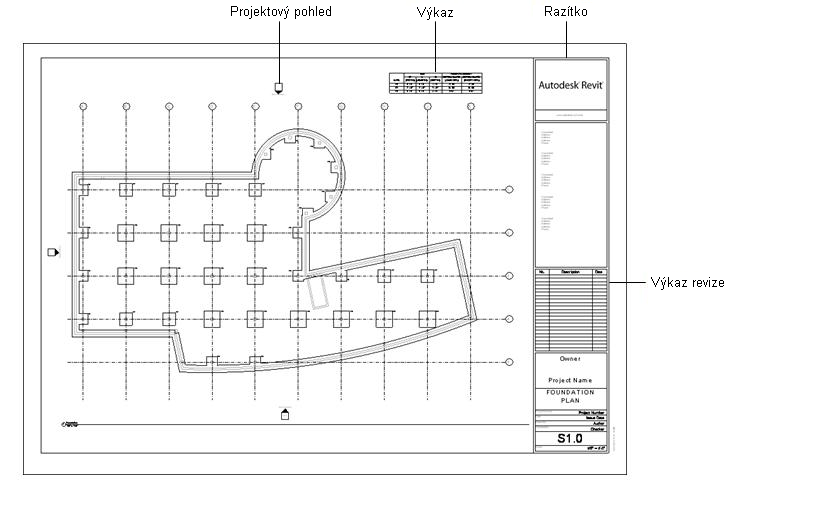

Součásti výkresu

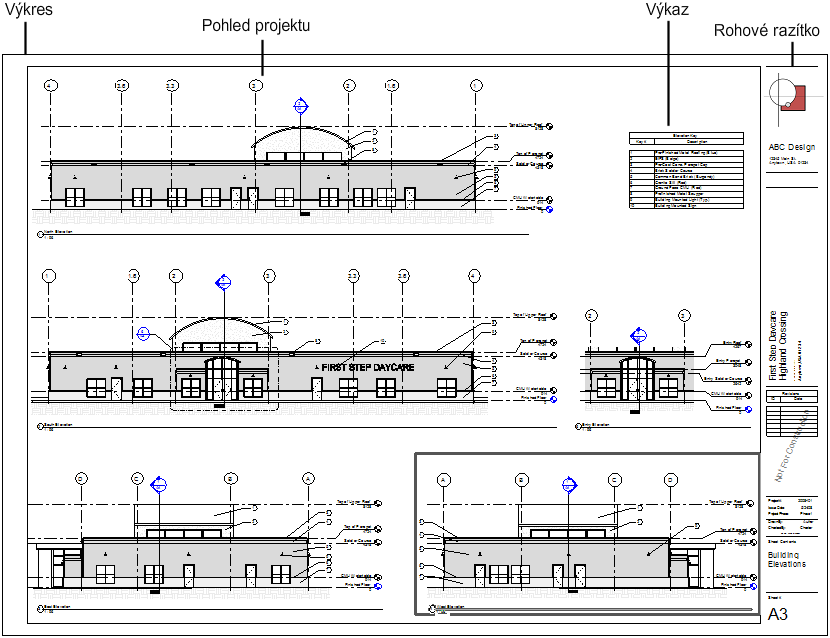

Součásti výkresu

Pokud přidáte listy do projektu aplikace Revit, jsou uvedeny v Prohlížeči projektu pod položkou Výkresy (vše).

Listy jsou uvedeny v Prohlížeči projektu

Při přesunu výkresu nebo výkazu na výkres se zobrazí výřez. Výřez představuje reprezentaci výkresu nebo výkazu při umístění na výkres.
