Adaptivní komponenty

Funkce Adaptivní komponenta umožňuje uzpůsobení panelu obvodového pláště, který je založen na vzoru. Tato funkce má řešit případy, ve kterých je nutné, aby se komponenty pružně přizpůsobovaly mnoha specifickým kontextovým podmínkám. Adaptivní komponenty by mohly být použity třeba v opakujících se systémech, generovaných vytvořením polí více komponent, které se přizpůsobují uživatelem definovaným vazbám.

Adaptivní body lze vytvořit úpravou referenčních bodů. Geometrie zakreslená přichycením k těmto flexibilním bodům vytvoří adaptivní komponentu.

Poznámka: K adaptivním komponentám lze přiřadit některou kategorii.

Adaptivní komponenty mohou být použity v rodinách panelů vzorů, rodinách adaptivních komponent, prostředí koncepčních objemů a v projektech.

Tip: Uzly tvaru, pokud jsou navrženy pro komponentu, budou fungovat v prostředí projektu.

Umístění adaptivní komponenty v prostředí koncepčního návrhu

1. Adaptivní model lze umístit do další adaptivní komponenty, koncepčního objemu, panelů obvodového pláště a objemů na místě a prostředí projektu.

   Otevřete nový generický adaptivní model a navrhněte obecný model, přičemž použijte adaptivní body jako reference.
2. Načtěte adaptivní komponentu do komponenty návrhu, objemu nebo projektu. Na níže uvedených ilustracích je použit následující obecný model, který obsahuje 4 adaptivní body.

3. Z prohlížeče projektu ve svém návrhu přetáhněte rodinu komponent na kreslicí plochu. Rodina bude uvedena v části Obecný model.

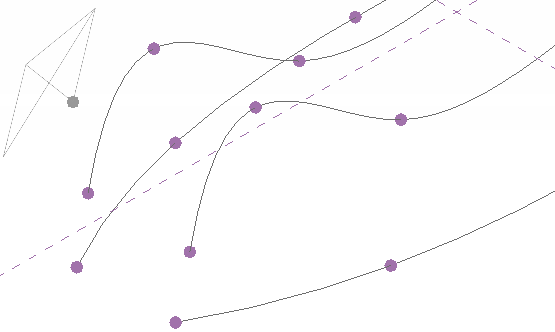

   Povšimněte si, že u kurzoru je znázorněn tvar příslušného modelu.

4. Umístěte adaptivní body modelu v koncepčním návrhu.
   Tip: Kdykoliv budete chtít umístit model s využitím aktuálních adaptivních bodů, stiskněte klávesu Esc. Například pokud má model 5 adaptivních bodů, bude při stisknutí klávesy Esc po umístění 2 bodů model umístěn na základě těchto bodů.

   Poznámka: Důležité je pořadí umístění bodů. Jestliže komponenta tvoří vysunutí, dojde při umisťování bodů proti směru hodinových ručiček k převrácení směru vysunutí.

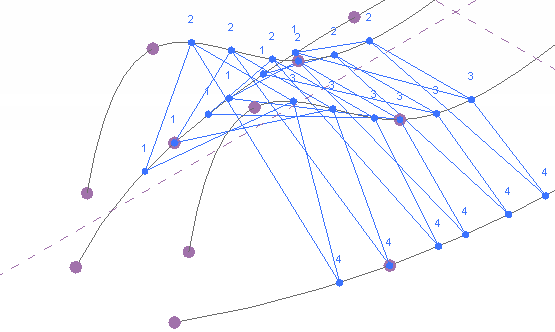

5. Podle potřeby můžete pokračovat v umisťování více iterací modelu. Chcete-li ručně vytvořit pole modelů, vyberte některý a stisknutím klávesy Ctrl při současném pohybu ukazatele umístěte další instance.

6. Máte možnost vrátit se zpět k adaptivní komponentě modelu, přidat další geometrii a znovu ji načíst.

Adaptivní komponenty můžete znovu načíst, pokud byly přidány nebo odstraněny adaptivní body.
