Je možné vnořit detailní komponentu v rámci rodiny profilu tažení hostitele (tažení stěn, zakončení střešního pláště, okapy a hrany desek) a pomocí ovládacích prvků viditelnosti určit, kdy se detailní komponenta v rámci projektu zobrazí. Pokud je tažení v projektu v řezu, detailní komponenta se zobrazuje v závislosti na nastavení viditelnosti, které jste zadali v souboru rodiny tažení hostitele. Pro konkrétní tažení hostitele v řezu pohledu se může na určitých úrovních viditelnosti zobrazit více detailních komponent.

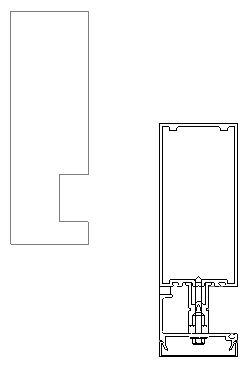

Příklad příčle obvodového pláště s vnořenou detailní komponentou
Viz také část Vnořování a sdílení rodin komponent.
Chcete-li načíst detailní komponentu
Chcete-li přidat detailní komponentu do tažení hostitele
Chcete-li určit viditelnost detailní komponenty
- Otevřete nebo vytvořte rodinu tažení hostitele.
- Klikněte na kartu Vytvořit
panel Detail
(Komponenta detailu). - Klepnutím na tlačítko Ano načtěte rodinu komponenty detailu.
- V dialogu Načíst rodinu vyberte rodinu komponenty detailu, kterou chcete načíst, a klikněte na tlačítko Otevřít.
- Klepnutím na kreslicí plochu přidejte detailní komponentu do rodiny tažení hostitele.
- Je-li potřeba, použijte zarovnání nebo kóty k zavazbení umístění detailní komponenty.
- Vyberte vnořenou detailní komponentu.
- Klikněte na kartu Upravit | Položky detailupanel Viditelnost
(Nastavení viditelnosti). - V dialogu Nastavení viditelnosti prvků rodiny vyberte úroveň detailu (hrubý, střední nebo jemný) a klikněte na tlačítko OK.
Po načtení do projektu se detail tažení hostitele zobrazí v řezu při zadané úrovni detailu.
