Ukotvení prvků odkazovaných ve vícesegmentových kótách

U vícesegmentových kót s vazbou rovnosti lze symbol kotvy použít k určení ukotveného prvku. Při přesunování jiných prvků v kótě zůstává ukotvený prvek na místě.

1. Vytvořte vícesegmentovou kótu.
2. Na kreslicí ploše vyberte kótu a kliknutím na symbol Rovnost kót () převeďte kótu na kótu s vazbou rovnosti.
3. Vyberte libovolný prvek, na který kóta odkazuje, s výjimkou prvku, který chcete ukotvit.

   Příklad

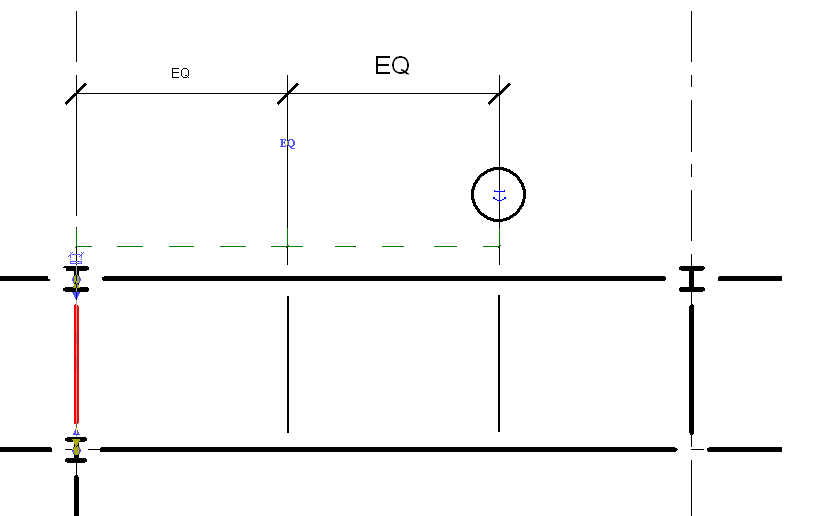

   Následující obrázek ukazuje kótu rovnosti, s vybraným prvkem červeně a symbolem kotvy poblíž kóty.




   Příklad

   Následující obrázek znázorňuje kótu rovnosti s vybraným červeným prvkem a symbolem kotvy v černém kroužku.


4. Klikněte na symbol kotvy a přidržte tlačítko. Zobrazí se vynášecí čára kotvy.
5. Přetáhněte symbol kotvy na prvek, který chcete ukotvit.
6. Přemístěte některý z neukotvených prvků odkazovaný v kótě.

   Prvek, u kterého je zobrazena kotva, se nepřemístí.

Poznámka: Pokud vyberete prvek, ke kterému je kotva aktuálně připojena, přemístíte rovněž polohu kotvy.
