Uzamknutí trvalých kót

Při umísťování trvalých lineárních nebo úhlových kót se u kóty zobrazí ovládací prvek zámku. Zámky se zobrazí při výběru

• trvalé kóty,
• prvku zavazbeného kótou. Prvek je zavazben, pokud na něj odkazuje uzamknutý segment nebo slouží jako reference v kótě rovnosti.

Pokud je zámek odemknut, lze hodnotu kóty upravit, přičemž kótovaným prvkem lze volně pohybovat v libovolném směru. Můžete kliknout na hodnotu kóty a změnit ji.

Pokud je zámek uzamknut, je hodnota kóty pevná, což zabraňuje změně vzdálenosti mezi příslušnými odkazovanými komponentami. Na hodnotu kóty nelze kliknout a změnit ji.

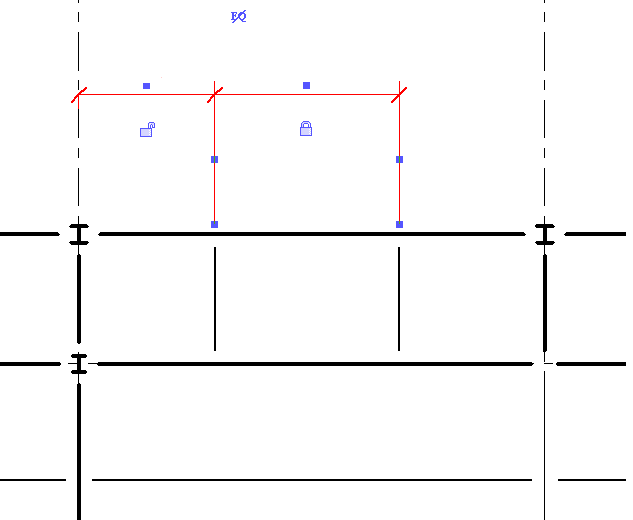

Vybrané kóty s uzamknutými a odemčenými ovládacími prvky

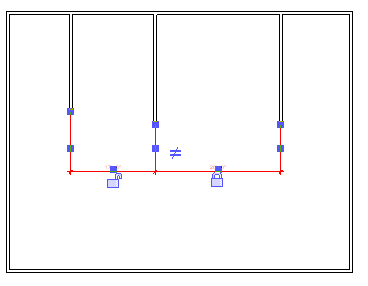

Vybrané kóty s uzamknutými a odemčenými ovládacími prvky

Kliknutím na zámek můžete přepínat mezi uzamknutým a odemknutým stavem. Pokud je kóta uzamknuta, před změnou její hodnoty je ji nutné odemknout.

Tip: Uzamknutý či odemknutý stav můžete rovněž přepnout tak, že na kótu kliknete pravým tlačítkem myši a zvolíte možnost Přepnout.

Viz také část Použití vazeb s kótami.
