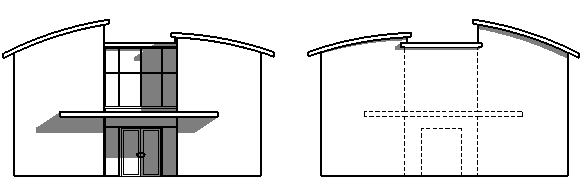

Pomocí skrytých čar můžete zobrazit prvky, které nejsou v pohledu viditelné. Předpokládejme například, že je vchod umístěn v jižním bokorysu a vy chcete zobrazit obrys tohoto vchodu pomocí skrytých čar v severním bokorysu.
Poznámka: Nástroj Zobrazit skryté hrany není k dispozici pro aplikaci Revit MEP. U aplikace Autodesk Revit není tento nástroj k dispozici pro pohledy, jejichž vlastnost Disciplína je nastavena na možnost Elektroinstalace, Mechanické nebo Domovní instalace.
Zobrazení skrytých čar
- Otevřete pohled, v němž se nachází prvek zakrývající jiný prvek, který chcete zobrazit pomocí skrytých čar.
Předpokládejme například, že byste ve výše uvedeném případě otevřeli severní bokorys.
- Na ovládacím panelu pohledu klikněte na možnost Styl zobrazení: Drátový model.
- Klikněte na kartu Pohled
panel Grafika
(Zobrazit skryté čáry). - Na kreslicí ploše vyberte prvek, který zakrývá skrytý prvek.
- Vyberte prvek, který chcete zobrazit v režimu Skryté hrany.
- Nástroj Skryté hrany ukončete kliknutím na tlačítko Upravit.
Při přepnutí pohledu zpět do režimu Skryté hrany (na panelu Ovládací prvky pohledu klikněte na možnost Styl zobrazení: Skryté hrany), bude zakrytý prvek viditelný.
