Do podkategorií v kategorii rodiny lze přiřadit různé části geometrie rodiny. Podkategorie určuje tloušťku čáry, barvu čáry, vzor čáry a materiálu asociované geometrie, a to nezávisle na nastavení kategorie rodiny. Díky přiřazení částí geometrie rodiny do různých podkategorií je možné jednotlivé části zobrazovat s různými tloušťkami čar, barvami čar, vzory čar a s materiálovými přiřazeními.
Rodina oken – příklad
V rodině oken je například možné přiřadit rám, křídlo a příčle do jedné podkategorie a sklo do jiné. Poté lze přiřazovat různé materiály (dřevo a sklo) ke každé podkategorii za účelem dosažení následujícího efektu.
Rodina van – příklad

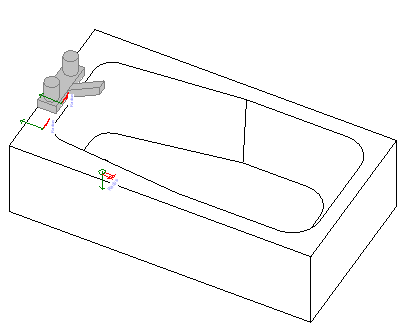

V rodině van můžete například přiřadit vodovodní kohoutek k jedné podkategorii a vanu k jiné. Poté lze ke každé podkategorii přiřazovat různé materiály za účelem dosažení následujícího efektu.
Jestliže jste si dosud nevytvořili podkategorie nebo je rodina neobsahuje ve výchozím stavu, můžete je vytvořit kdykoliv. Viz část Vytváření podkategorií rodiny.
Chcete-li přiřadit geometrii rodiny do podkategorie
- V dialogu Materiály v Editoru rodin vyberte geometrii rodiny, kterou chcete přiřadit do příslušné podkategorie.
- Na paletě Vlastnosti v části Identifikační data zvolte pro možnost Podkategorie požadovanou podkategorii.
- Klikněte na tlačítko Použít.
