Do konstrukčního nosníkového systému je možné vyříznout otvor tak, že se nakreslí smyčka linií uvnitř hranice nosníkového systému.
Chcete-li vyříznout otvor do nosníkového systému
- Vyberte systém nosníků a klikněte na kartu Upravit | Systém konstrukčních nosníků
panel Režim Upravit hranici. - Klikněte na kartu Upravit | Systémy konstrukčních nosníků > Upravit hranici panel Kreslit Čára. Definujte hranici otvoru.

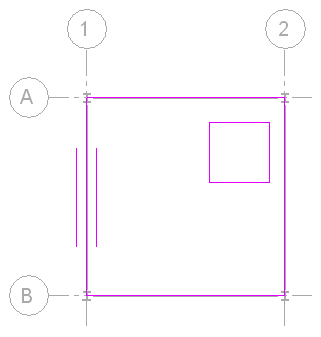

- Pomocí doplňkových nástrojů kreslení, které jsou k dispozici na panelu Kreslit a panelu Možnosti, načrtněte úplnou smyčku uvnitř hranice systému nosníků.

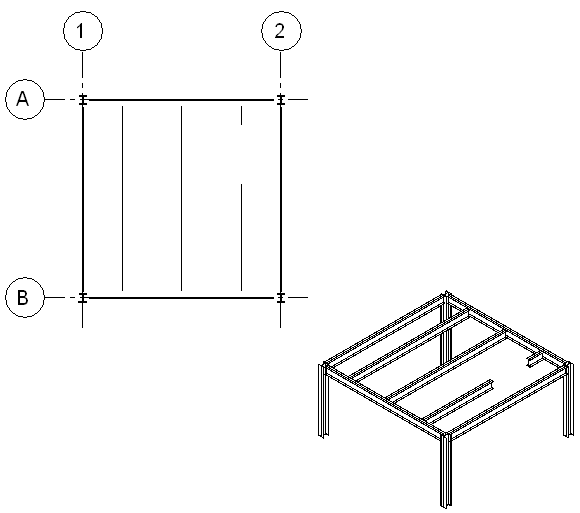

- Klikněte na kartu Upravit | Systémy konstrukčních nosníků > Upravit hranici panel Režim Ukončit režim úprav.
