Skrytí částí pohledu na výkresu

Při umísťování určitého pohledu na výkres můžete pomocí následujících technik skrýt části pohledu a soustředit se tak na jednu oblast:

• Ořezat oblast: funkce oříznutí oblasti slouží k zaměření pohledu na určitou oblast stavebního modelu. Viz část Oblasti ořezání.
• Maskování oblastí: maskování oblastí slouží ke skrytí oblastí pohledu (v rámci pravoúhlé oblasti oříznutí), které nejsou relevantní. Viz část Maskovací oblasti.

Tip: Pokud chcete zachovat původní verzi pohledu, vytvořte nejprve duplicitní pohled. (V Prohlížeči projektu klikněte pravým tlačítkem na název pohledu a klikněte na možnost Duplikovat pohled Duplikovat.) Otevřete duplicitní pohled a podle potřeby použijte oříznutí oblastí a maskování oblastí. Potom umístěte duplicitní pohled na výkres.

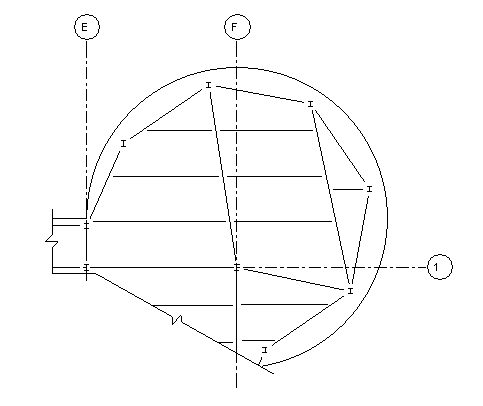

Příklad

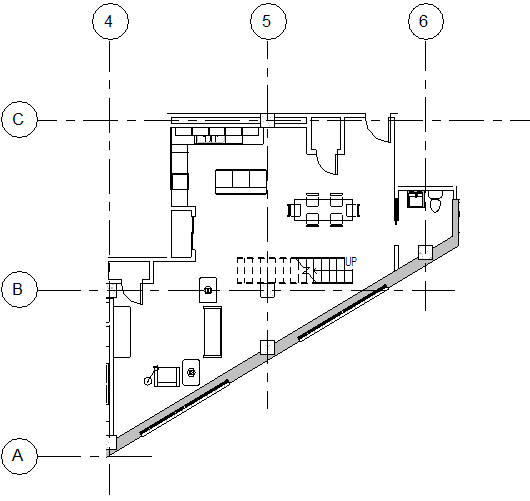

Na následujícím půdorysu podlaží se maskováním oblasti zakryje pravý a levý horní roh bytové jednotky, aby zůstala skryta irelevantní geometrie modelu.

Příklad
