Vytvoření náčrtu oblasti svařované sítě

1. Klikněte na kartu Strukturapanel Výztuž Svařovaná síť.
   Poznámka: Tento nástroj je dostupný také na kontextové kartě výběru pro prvky, které jsou platnými hostiteli výztuže.
2. Vyberte podlahu, stěny nebo základové desky, kterým chcete přidat oblast svařované sítě.
3. Klikněte na kartu Upravit | Vytvořit hranice svařované sítěpanel Kreslit Čára hranice.
4. Nakreslete uzavřenou smyčku.

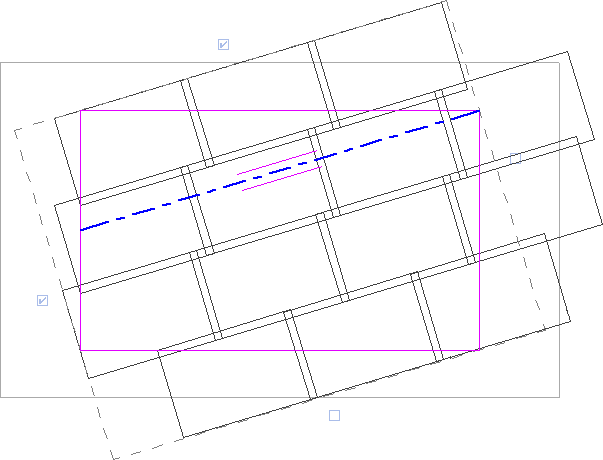

   Poznámka: Značka rovnoběžné čáry označuje hlavní směrovou hranu oblasti svařované sítě. V režimu náčrtu můžete hlavní směr této oblasti změnit. Hlavní směr oblasti svařované sítě je velmi důležitý, protože určuje otočení výkresu svařované sítě. Hlavní vodič ve výkresu svařované sítě je rovnoběžný s hlavním směrem. Každá oblast svařované sítě má obdélníkové ohraničení (čárkovaná čára) s ovládacími prvky hrany.

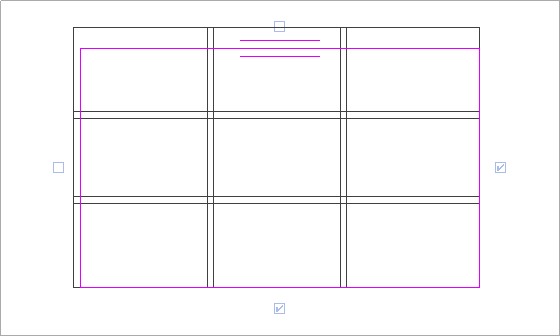

5. Vyberte ovládací prvky pro určení počáteční/koncové hrany rozvržení výkresu svařované sítě.

   Pomocí těchto ovládacích prvků můžete určit hodnoty zarovnání výkresu svařované sítě a přeplátovaného spoje. Je třeba vybrat alespoň dva sousední ovládací prvky, aby bylo možné vytvořit správné rozvržení výkresu svařované sítě. Rozvržení výkresu svařované sítě upraví výkresy svařované sítě na dle hranice svařované sítě. Výkres svařované sítě bude oříznut podle načrtnuté hranice a otvorů v hostiteli.


   Poznámka: Chcete-li změnit grafické parametry výztuže svařované sítě, klikněte na kartu Pohledpanel GrafikaViditelnost/zobrazení a parametry úprav pod položkou Konstrukční oblasti svařovaných sítí nebo Konstrukční výztuž sítě.
6. Vyberte umístění přeplátovaného spoje v části Stavba u položky Oblast svařované sítě na paletě Vlastnosti. Viz část Umístění přeplátovaného spoje výkresu svařované sítě.
7. Klikněte na kartu Upravit | Vytvořit hranice svařované sítěpanel Režim Dokončit režim úprav.

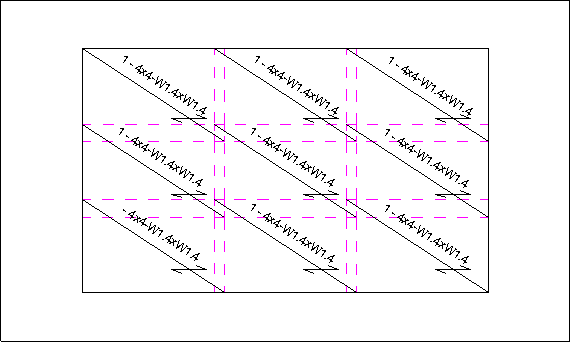

8. Chcete-li automaticky umístit značky a popisky do dokončeného náčrtu, vyberte správný pohled v parametru Opatřit popiskem nové členy v tomto pohledu pod položkou Identifikační data v části Oblast svařované sítě na paletě Vlastnosti.


   AplikaceRevit umístí značku výztuže svařované sítě a popisek každého výkresu svařované sítě samostatně. Další informace naleznete v části Přidání popisků k výztuži svařované sítě.
