Pro symbol můžete nastavit 2 parametry: Číslo výkresu a číslo výkresu. Můžete je nastavit umístěním textu popisku. Číslo výkresu je číslo pohledu na výkres. Číslo výkresu je číslo listu výkresu. Pokud přidáte tyto parametry k symbolu, automaticky se doplní, když přidáte k projektu pohled řezu.
Následující postup je obecný postup pro vytváření rodiny záhlaví řezu. V závislosti na záměru návrhu mohou být některé kroky odlišné.
- Klikněte na tlačítko
NovýSymbol poznámky. - V dialogu Otevřít vyberte ve složce šablon soubor Section Head.rft a klikněte na tlačítko Otevřít.

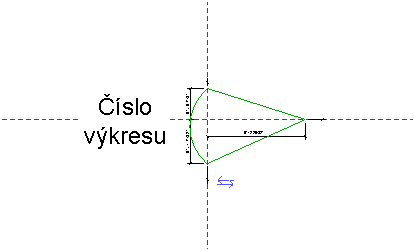

- Šablona záhlaví řezu zahrnuje předem definované záhlaví. Můžete použít toto záhlaví nebo můžete kliknout na kartu Vytvořitpanel Detail
(Čára) a vytvořit jiné záhlaví. - Pokud chcete, přidejte k symbolu text kliknutím na panel Text
(Text). - Pokud chcete, klikněte na možnost
(Štítek) a přidejte text k symbolu pro možnost Číslo detailu nebo Číslo výkresu. Chcete-li zahrnout název pohledu do záhlaví řezu, vyberte parametr Zobrazit název. - Na panelu Rychlý přístup klikněte na tlačítko
(Uložit). Aplikace Revit uloží soubor s příponou RFA.
