Energetická analýza pomocí stavebních prvků – validace modelu

Setrvání a viditelnost energetického analytického modelu

Aktuálně není k dispozici žádný pohled nebo možnost uložení energetického analytického modelu budovy (EAM) přímo v aplikaci Revit, jelikož je vytvořen při každém spuštění energetické simulace.

Chcete-li energetický analytický model zobrazit, proveďte jeden z následujících úkonů:

• Otevřete jej pomocí aplikace Autodesk Design Review.
• Proveďte export do formátu gbXML, DOE2 .inp nebo EnergyPlus.idf a otevřete jej ve vhodné aplikaci pro analýzu od jiného výrobce.

Velikost, složitost a kvalita modelu aplikace Revit

Obsah a konfigurace modelu aplikace Revit se značně liší, a i když se režim stavebního prvku pro energetickou analýzu používá v mnoha situacích, existují jistá omezení. Kvůli časovým omezením a omezením paměti se s větším objemem měřeným pomocí obdélníkového ohraničujícího kvádru obklopujícího model prodlužuje čas potřebný k vytvoření modelu EAM.

Aktuální omezení objemu je přibližně 20 000 000 krychlových stop (na základě výchozího analytického prostoru a hodnot rozlišení povrchu), jehož zpracování může trvat hodinu i déle. Modely se obvykle vytvoří během několika sekund až minut. Další podmínky, které mohou ovlivnit neúplnost modelu EAM jsou uvedeny v tabulce níže.

Podmínka	Popis	Zmírnění
Chybějící prvky, prvky, které nejsou nastaveny jako ohraničení místnosti, a/nebo ‚mezery‘ > 1,5'-3'	Prostory obsahující model EAM jsou určeny na základě koncepce typu ‚výplně přehlcení‘ používajícího stavební prvky nastavené jako ohraničení místnosti. Zatímco malé mezery a přesahy lze zpracovat, pokud prvky zcela chybí, nejsou nastaveny jako ohraničení místnosti nebo jsou mezery větší než přibližně 1,5 až 3 stopy (což lze upravit pomocí rozlišení analytického prostoru, prostor ‚unikne‘ a tyto součásti budovy budou ve vytvořeném modelu EAM vynechány. Při zobrazení modelu EAM pomocí nástroje analýzy třetí strany může být právě toto příčinou nezobrazení součástí. Konkrétním znakem této situace je vytvoření mnoha povrchů typu Stín, které mohou brzy překročit meze aktuální simulace (viz meze DOE2 v části o známých problémech níže). (POZNÁMKA: Jestliže prostor unikne do vnějšího prostoru, bude vynechán v modelu EAM, ale také se může stát, že nějaké vnitřní prostory mohou vniknout do sebe a mohou se sloučit do jednoho vnitřního prostoru).	Zobrazte model aplikace Revit a zkontrolujte: Chybějící prvky, například stěny, střechy nebo podlaží. V případě potřeby tyto prvky přidejte. Klíčové prvky, například stěny, střechy a podlaží, které nejsou nastaveny na ohraničení místnosti. V případě potřeby je nastavte jako ohraničení místnosti. Mezery mezi prvky větší než 1,5 až 3 stopy. V případě potřeby mezery uzavřete.
Rodiny na místě	Pokud se klíčové prvky pláště budovy skládají z rodin na místě, nebudou zahrnuty do vytvořeného modelu EAM.	Rodiny na místě nejsou aktuálně podporovány.
Sloupy	Do vytvořeného modelu EAM nebudou zahrnuty povrchy, kromě některého stínování.	Sloupce nejsou aktuálně podporovány a v závislosti na velikosti mohou nebo nemusí mít značný vliv na platnost energetické analýzy.
Malé prostory a povrchy	Prostory a/nebo povrchy, jejichž šířka je menší než přibližně 1,5' až 3' nemusí být ve vytvořeném modelu EAM zahrnuté, stejně jako obklopené prostory ve větším přilehlém prostoru.	Velmi malé prostory a povrchy nejsou aktuálně podporovány, ale pravděpodobně nebudou mít velký vliv na platnost energetické analýzy. Pomocí nastavení rozlišení analytického prostoru a rozlišení analytického povrchu upravte mezery a hranice.
Otvory v zakřivených stěnách	Povrchy tvořené zakřivenými stěnami s otvory v aplikaci Revit nebudou do vytvořeného modelu EAM zahrnuty.	Otvory v zakřivených stěnách nejsou aktuálně podporovány.

Poznámka: Kóty velikosti 1,5' až 3' uvedené výše jsou založeny na výchozím hodnotách rozlišení analytického prostoru a povrchu. Výchozí hodnoty pro tyto parametry byly určeny k zajištění optimální rovnováhy mezi přesností modelu EAM a časem zpracování u většiny modelů aplikace Revit. Velikost, složitost a kvalita modelů Revit se může značně lišit, proto může být někdy výhodné tyto parametry upravit, aby poskytovaly větší přesnost modelu EAM a/nebo aby se snížila doba zpracování modelu EAM.

Důležité upozornění

Zvláště opatrní byste měli být při snižování hodnoty rozlišení analytického prostoru a povrchu, protože čas potřebný k vytvoření modelu EAM se velmi zvýší. Stejně tak zvýšení hodnot těchto parametrů výrazně zkrátí čas potřebný k vytvoření modelu EAM.

Snižování těchto hodnot nemusí vždy vést k přesnějšímu modelu EAM. Například při nižším rozlišení analytického prostoru mohou menší mezery existující mezi prvky aplikace Revit způsobit, že některé prostory nebudou do modelu EAM zahrnuty. Protože je tento algoritmus poněkud nestandardní, doporučujeme experimentovat s různými hodnotami různých modelů, abyste lépe pochopili, jak algoritmus funguje.

Rozlišení analytického prostoru

Jedná se o primární parametr, který ovlivňuje přesnost a čas potřebný ke zpracování modelu EAM. Tato hodnota v podstatě definuje minimální vzdálenost mezery mezi prvky aplikace Revit, které budou ignorovány při identifikaci prostorů modelu EAM. Na základě fungování algoritmu odpovídá maximální vzdálenost mezi prvky aplikace Revit, které mohou být při identifikaci prostorů modelu EAM ignorovány, dvojnásobku nastavení rozlišení analytického prostoru. Tuto skutečnost lze ilustrovat následovně:

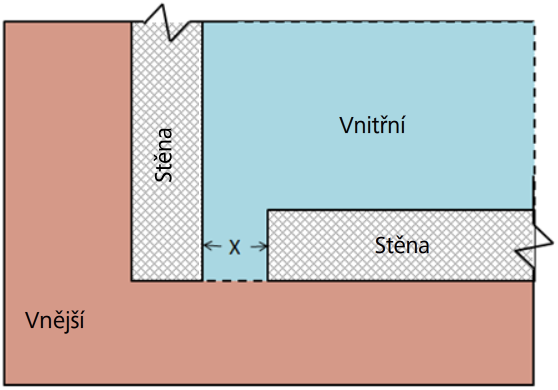

Půdorysný pohled dvou stěn ohraničujících vnitřní prostor s mezerou mezi nimi o velikosti X

Pokud rozlišení analytického prostoru = 1'6", potom:

• Pokud X < 1' 6", potom bude mezera ignorována a prostor modelu EAM bude vytvořen.
• Pokud X > 1' 6" ' a < 3', potom mezera může nebo nemusí být ignorována.
• Pokud X > 3', potom mezera nebude ignorována a prostor modelu EAM nebude vytvořen.

Poznámka: Výchozí hodnota = 1' 6"

Minimální hodnota = 6"

Maximální hodnota = 10'

Rozlišení analytického povrchu

Tento parametr v podstatě určuje schopnost algoritmu najít jednotlivé analytické povrchy. Zjednodušeně lze říci, že by měl být tento parametr menší než nejmenší rozměr jakéhokoli povrchu, který chcete zahrnout do modelu EAM. Tuto skutečnost lze ilustrovat následovně:

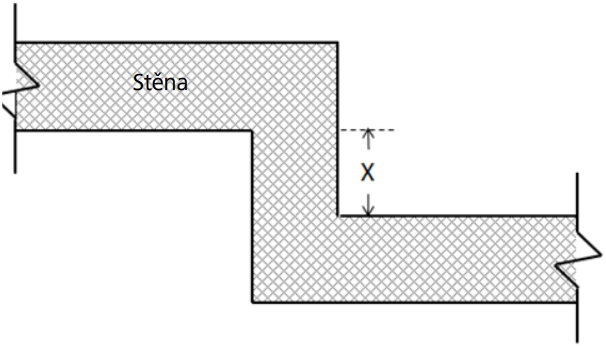

Půdorysný pohled stěny s řezem o velikosti

Pokud rozlišení analytického povrchu = 1', potom:

• Pokud X < 1', potom povrch modelu EAM pro tento řez stěny nebude vytvořen.
• Pokud X > 1' a < 2', potom povrch modelu EAM pro tento řez stěny může nebo nemusí být vytvořen.
• Pokud X > 2', potom povrch modelu EAM pro tento řez stěny bude vytvořen.

Tvar a přesnost energetického analytického modelu

Pokud vezmeme v úvahu povahu automatického vytváření modelu EAM ze stavebních prvků a aktuální možnosti tohoto algoritmu, tvar a přesnost geometrie výsledného modelu EAM se mohou vzhledově odlišovat od geometrie typu uzavřené skořepiny ručně vytvořené pomocí tradičních nástrojů a procesů. V závislosti na konfiguraci prvků aplikace Revit mohou být často vytvořeny uzavřené skořepiny. Běžně se však mohou vyskytovat i mezeny mezi povrchy modelu EAM a roztřepené hrany. I když tyto možnosti vypadají při simulaci neobvykle nebo nejsou výhodné, nemusí mít velký vliv na platnost energetické analýzy, zejména v prvotní fázi návrhu.

Hodnoty objemu a oblastí povrchů modelu EAM neodráží přesnou hodnotu, která může být určena jinak pomocí odlišných předpokladů. Obecně platí, že plochy a objemy se pohybují v rámci přibližně -10 %, ale rozdíl může být někdy větší. Přestože to může mít výraznější vliv na přesnost energetické analýzy, model EAM by měl být stále ve většině případů platný.

Vzít v úvahu musíte především čas potřebný k výpočtu modelu EAM a požadovaná přesnost. Ve srovnání s ručně vytvořenými modely EAM se ušetří hodně času, aniž by byl nutný kompromis při zachycení hlavních geometrických charakteristik budovy, které ovlivňují spotřebu energie. Úpravy parametrů rozlišení analytického prostoru a povrchu lze použít ke zlepšení tvaru a přesnosti energetického analytického modelu nebo zkrácení času zpracování při vytváření energetického analytického modelu.

Další známé problémy

• Možnosti návrhu v aplikaci Revit: Tyto možnosti nejsou podporovány a pro energetickou analýzu pomocí režimu stavebního prvku lze použít pouze hlavní model. Jakékoli prvky v možnosti návrhu, které tvoří celkový plášť budovy, mohou způsobit uniknutí prostorů a jejich nezahrnutí do analýzy.
• Prvky místností/prostorů aplikace Revit: I když model EAM vytvořený ze stavebních prvků funguje nezávisle na geometrii prvku místnosti nebo prostoru, pokud je prvek přítomen, budou data, například název místnosti či obsazení prostoru, osvětlení a vybavení atd. , použita v energetické analýze. V modelu EAM se však mohou používat pouze data z jednoho objektu místnosti prostoru aplikace Revit v případě každého prostoru modelu EAM.
• Čáry oddělení prostoru/místnosti aplikace Revit: Pokud existují, jsou tyto možnosti použity k vytvoření samostatných prostorů modelů EAM. V současnosti nejsou však mezi přilehlými prostory, kde existují čáry oddělení, vytvořeny žádné povrchy. To znamená, že mezi dvěma prostory není simulován žádný přenos tepla. Za předpokladu, že oba prostory mají stejně nastavené body podmínky a teploty, bude mít tato situace minimální dopad na platnost energetické analýzy.
• Limity DOE2: Nástroj pro energetickou simulaci DOE2.2 aplikace Green Building Studio má určitá omezení týkající se počtu prostorů a povrchů modelů EAM, které může zpracovat, a rozsáhlé a složité modely aplikace Revit mohou tyto meze překročit.
