Nástroje náčrtu jsou dostupné pro ruční umístění tvaru výztuže do platného hostitele. Náčrty výztuže se zobrazí k existujícímu tvaru, pokud sdílejí následující atributy:
- Počet segmentů čáry
- Tvar spojených segmentů čáry
- Počet háků
- Směr háků
- Rozměry ohybu háků
- Typ tvaru: buď standardní nebo spona
Pokud náčrt neodpovídá existujícímu tvaru, bude vytvořen nový tvar pomocí prohlížeče Tvar výztuže a rozevíracího seznamu typů Tvar výztuže na panelu Možnosti.
Umístění výztuže pomocí nástrojů náčrtu
- Zobrazte platného betonového hostitele v pohledu v řezu.
- Klikněte na kartu Konstrukce
panel Výztuž
Výztuž. - Klikněte na kartu Upravit | Umístit výztužpanel Orientace umístění (nebo Perspektiva umístění)
Načrtnout výztuž. - Když budete vyzváni, vyberte prvek, který bude hostitelem výztuže.

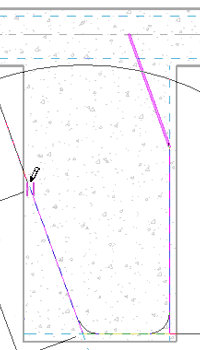

- Pomocí nástrojů náčrtu vytvořte náčrt tvaru výztuže.
Vytváření náčrtů tvaru výztuže
Volitelné. Klikněte na kartu Upravit | Vytvořit náčrt výztuže
panel Výztuž
Multiplanární k vytvoření multiplanární výztuže. - Přidejte háky na konce tvaru výztuže.
Přidání háků výztuže k načrtnutému tvaru

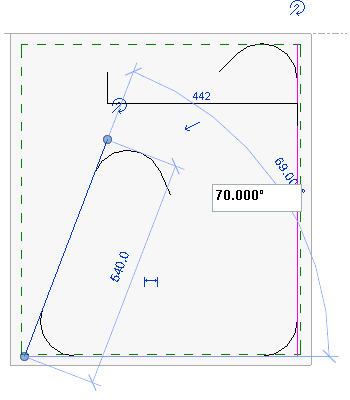

- Umístěte a orientujte háky výztuže pomocí grafických ovládacích prvků pro háky výztuže. Tip: Při manipulaci se segmenty v režimu náčrtu můžete ručně definovat délky a úhlové kóty kliknutím na dočasné kóty a zadáním nových hodnot. Tyto dočasné hodnoty lze změnit na trvalé.
- Kliknutím na kartu Upravit | Vytvořit náčrt výztužepanel Režim

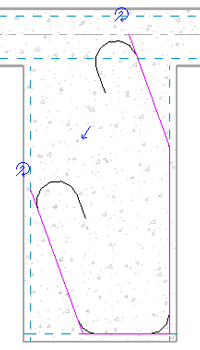

Dokončit režim úprav potvrďte náčrt a umístěte nový tvar. Nový tvar výztuže upraví svůj tvar přichycením k referenci krytí. Poznámka: Když je výztuž převedena na tvar, kóty se zruší.
