Tvary výztuží, které se ohýbají ve dvou rovinách, mohou být načrtnuté uvnitř platného hostitele.
Vytváření náčrtu multiplanární výztuže můžete začít stejným způsobem jako rovinné výztuže. Použití nástroje multiplanární výztuže z nástrojů náčrtu výztuže.
Když je v režimu náčrtu vybrána možnost Multiplanární, tvar je duplikován a připojen k původnímu spojovacím segmentem výztuže. To lze nejlépe vidět ve 3D pohledu.
Pro další úpravy tvaru multiplanární výztuže jsou k dispozici tři zaškrtávací políčka. Umístěním kurzoru nad každé políčko zjistíte jejich funkce.

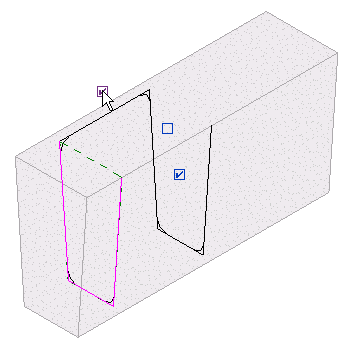

- Aktivovat nebo deaktivovat první spojovací segment. Přepíná umístění spojovacího segmentu. Pokud je toto políčko zaškrtnuto, je použit první segment. Pokud není toto políčko zaškrtnuto, je použit druhý segment.

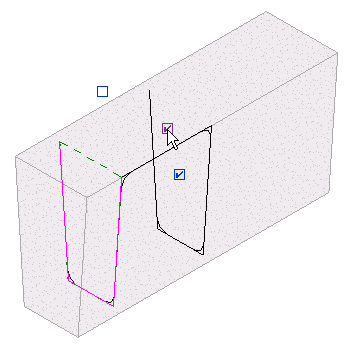

- Aktivovat nebo deaktivovat druhý spojovací segment. Přepíná umístění spojovacího segmentu. Pokud je toto políčko zaškrtnuto, je použit druhý segment. Pokud není toto políčko zaškrtnuto, je použit první segment.

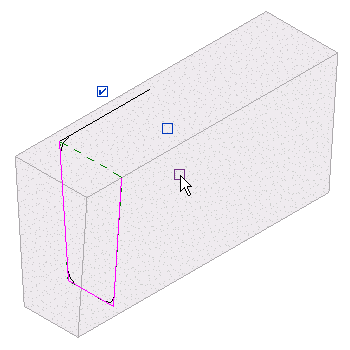

- Zakázat kopii segmentů tvaru. Odstraní duplicitní tvar a opouští spojovací segment v místě.

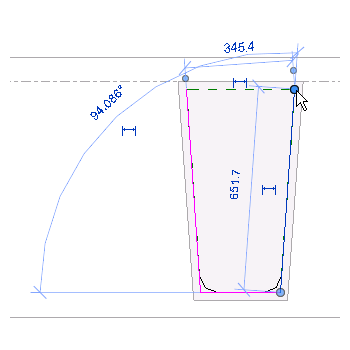

Změny provedené v náčrtu zdrojového tvaru budou zrcadleny na duplicitní kopie a můžete přidat háky. Po dokončení náčrtu kliknutím na kartu Upravit | Vytvořit náčrt výztuže
panel Režim

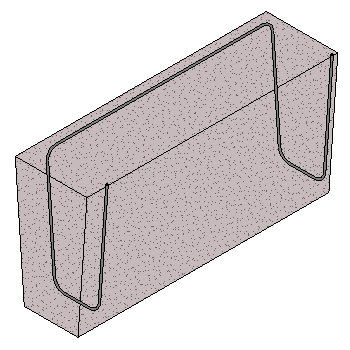

Dokončit režim úprav potvrďte náčrt a umístěte nový tvar.

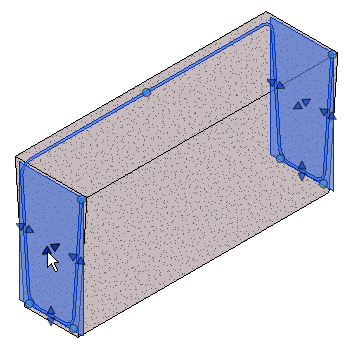

panel Režim Dokončit režim úprav potvrďte náčrt a umístěte nový tvar. Pomocí uzlů tvaru výztuže můžete provádět jemné úpravy umístění a tvaru výztuže. Pro správné zobrazení možná budete potřebovat upravit nastavení viditelnosti výztuže.
