Použití konzol při vytvoření konstrukční podlahy

1. Otevřete půdorysný pohled a zobrazte tak nosníky nebo oddíly, které budou podporovat konstrukční podlahu.
2. Na pásu karet klikněte na položku Konstrukční podlaha.

   Kde se nachází?

   • Karta Konstrukcepanel Konstrukcerozevírací seznam Podlaha Podlaha: Konstrukční
   • Karta Architekturapanel Sestavenírozevírací seznam Podlaha Podlaha: Konstrukční
3. Klikněte na kartu Upravit | Vytvořit hranici podlahypanel KreslitČára hranice a pak klikněte na tlačítko (Vybrat podpory).
4. Na paletě Vlastnosti v části Ostatní zadejte hodnoty odsazení pro betonovou konzolu a ocelovou konzolu.
5. Klikněte na tlačítko Použít.
6. Vyberte nosníky, které budou podpírat konstrukční podlahu.
7. Klikněte na kartu Upravit | Vytvořit hranici podlahy panel Režim Dokončit režim úprav.

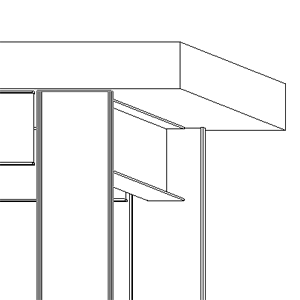

Poznámka: Odsazení konzoly je použito ve vztahu ke směru, ve kterém byla vytvořena hrana desky. To se vztahuje na náčrty čar a vytváření konstrukční podlahy při výběru podpor nebo stěn. V instancích, kde se konzola zobrazuje uvnitř konstrukční podlahy: otevřete režim náčrtu, vyberte hranu a upravte hodnoty konzoly na záporná čísla.
