Opakování komponenta

Umístěte komponenty na uzly a opakujte instance podél uzlů.

Pomocí uzlů jako ukotvení pro adaptivní komponenty podél rozdělené cesty a povrchů umožňuje větší flexibilitu v parametrickém chování vašeho návrhu. Při umísťování můžete adaptivní komponenty zopakovat v jednoduchých nebo složitých polích, která se mění podél rozdělené cesty nebo povrchu.

Opakování komponent vyžaduje umístění adaptivních komponent na uzly. Pokud nejsou uzly na rozděleném povrchu nebo trajektorii viditelné, povolte je pomocí nástrojů pro reprezentaci povrchu a trajektorie.

Základní pracovní postup pro opakování komponenty se skládá z následujících úkonů.

1. Načtěte adaptivní komponenty do návrhu. Budou uvedeny pod položkou Obecný model nebo Panely obvodového pláště (podle vzoru) v Prohlížeči projektu.

2. Klikněte na kartu Vytvořit panel Model Komponenta a v rozevíracím seznamu Výběr typu vyberte adaptivní komponentu.

   Případně můžete přetáhnout adaptivní komponentu z Prohlížeče projektu na kreslicí plochu.

3. Komponenta se zobrazí nad kurzorem. Umístěte komponentu kliknutím na uzel. Když umísťujete komponentu na rozdělený povrch, zkontrolujte, zda jsou uzly v dialogu Reprezentace povrchu zapnuty.
4. Klikněte na kartu Upravit | Obecné modely panel Upravit Opakovat.

Instance se zopakuje na všech uzlech.

Varianty opakování

Podle toho, kam komponenty umístíte a které jsou při opakování vybrány, je pro návrh k dispozici řada různých polí. Nezapomeňte, že se opakují pouze komponenty, které vyberete.

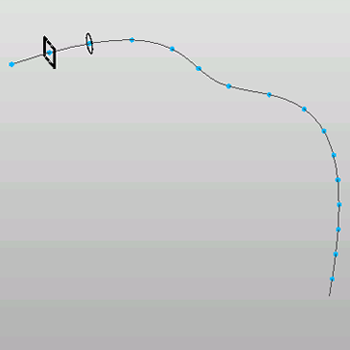

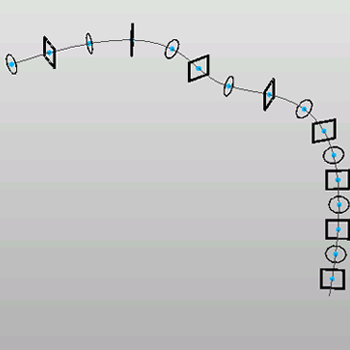

Původní umístění komponenty	Výsledná opakování

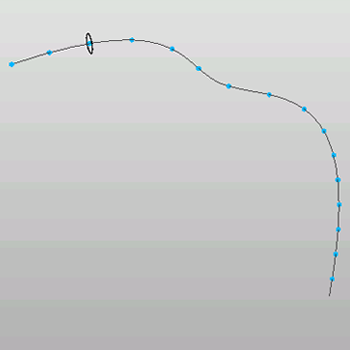

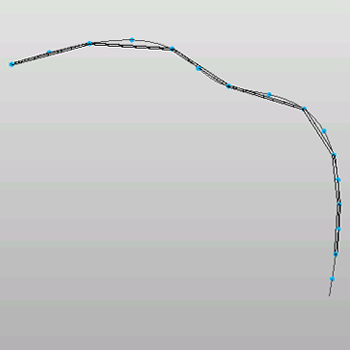

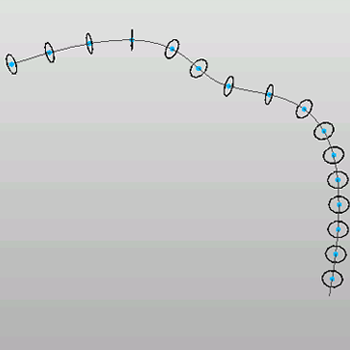

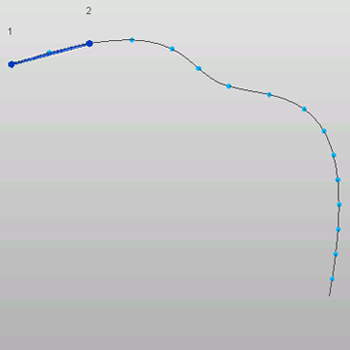

Cesty

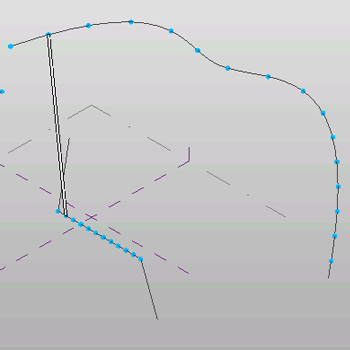

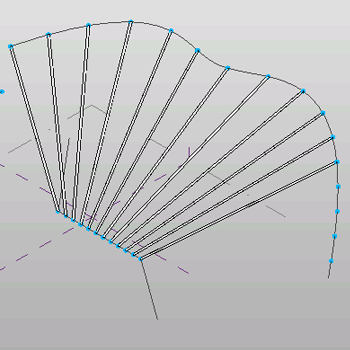

Více cest

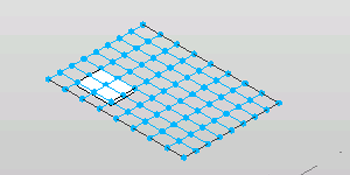

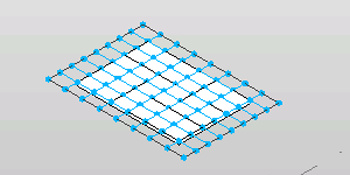

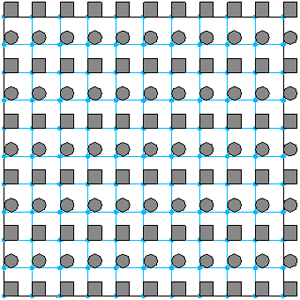

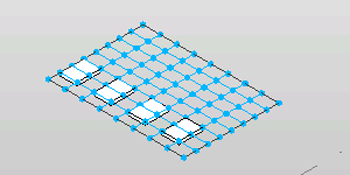

Povrchy

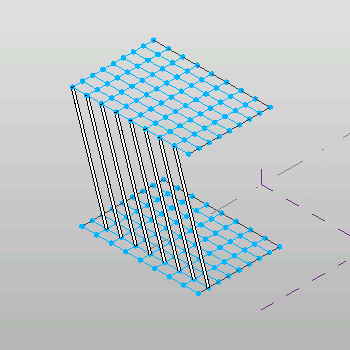

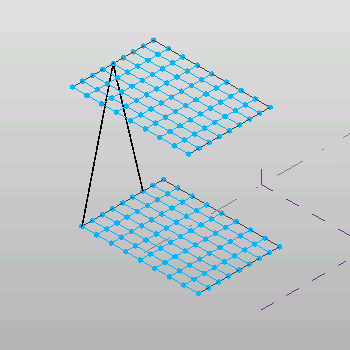

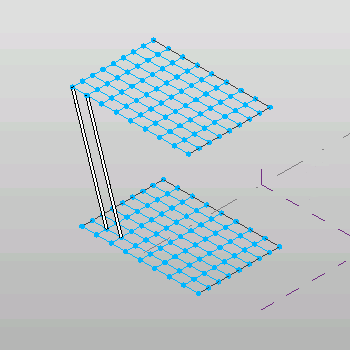

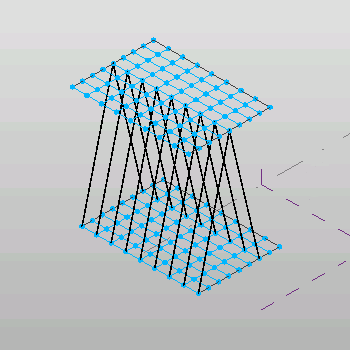

Více povrchů

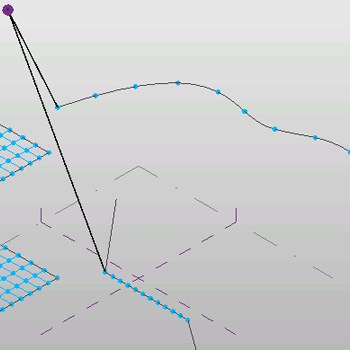

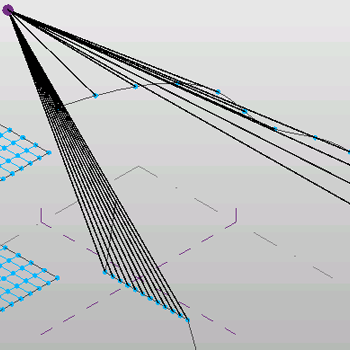

Více referencí

Příklady rozdílů v opakování

Někdy se opakování adaptivních komponent může chovat odlišně v závislosti na počtu adaptivních bodů v komponentě.

Opakování těchto komponent	Výsledky daného vzoru opakování

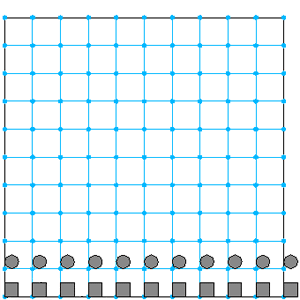

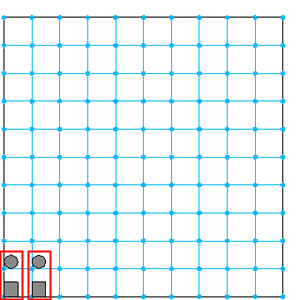

Dvě dvoubodové adaptivní komponenty	Jeden řádek komponent napříč rozděleným povrchem

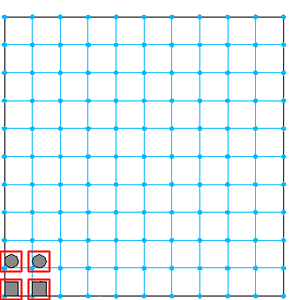

Čtyři jednobodové adaptivní komponenty	Kompletní pokrytí rozděleného povrchu
