Připojení příhradového nosníku ke střeše nebo konstrukční podlaze

Připojení příhradového nosníku ke střeše nebo konstrukční podlaze způsobí, že se jeho pásy přizpůsobí danému prvku. Pro příhradové nosníky platí následující pravidla.

• Umístění pásnic závisí na jejich připojení a na přiřazení nosného pásu.
  • Pokud je připojen horní pás příhradového nosníku, jeho čára umístění odpovídá spodní ploše prvku, ke kterému je pás připojen.
  • Jestliže je připojen dolní pás příhradového nosníku, jeho čára umístění odpovídá horní ploše prvku, ke kterému je pás připojen.
  • Když je připojen pouze nenosný pás, bude umístění nosného pásu odpovídat aktuální čáře umístění nepřipojeného pásu.
  • Když je připojen pouze nosný pás, bude umístění nenosného pásu odpovídat čáře umístění příhradového nosníku odsazené o hodnotu vlastnosti Výška příhradového nosníku. Toto odsazení představuje kladnou vzdálenost pro horní pásy a zápornou vzdálenost pro dolní pásy.
• Čára umístění pásu příhradového nosníku se musí nacházet pod (při připojení horního pásu) nebo nad (při připojení dolního pásu) střechou či konstrukční podlahou.
• Výška horního pásu musí být vždy vyšší než výška dolního pásu. Mohou se dotýkat, ale nikdy se nesmějí křížit.
• Šířka střechy nebo konstrukční podlahy musí být stejná nebo větší než šířka příhradového nosníku. Příhradové nosníky nelze připojit ke konstrukčním podlahám nebo střechám, které je zcela nepokrývají.

Připojení příhradového nosníku

1. Ověřte, zda je v aktuálním pohledu zapnuta viditelnost střechy a konstrukční podlahy.
2. Vyberte jeden nebo více příhradových nosníků, které chcete připojit.

3. Klikněte na kartu Upravit | Konstrukční příhradové nosníkypanel Upravit příhradový nosník (Připojit horní/dolní).
4. Na panelu Možnosti vyberte možnost Připojit příhradové nosníky: Horní nebo Dolní pro odpovídající připojovaný pás příhradového nosníku.
5. Vyberte střechu nebo konstrukční podlahu.

   	Výběr střechy nebo konstrukční podlahy	Připojený příhradový nosník

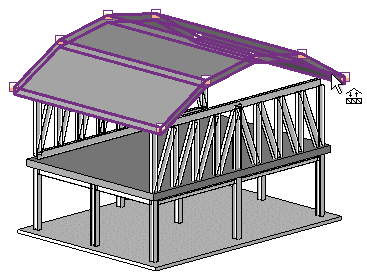

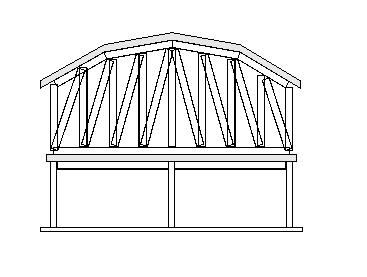

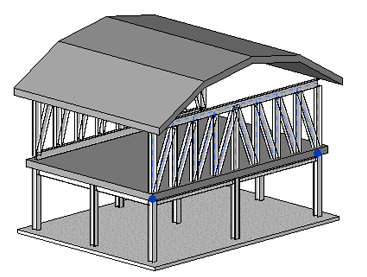

   Horní pásy

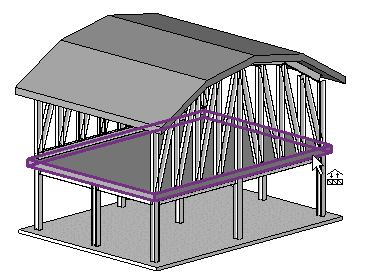

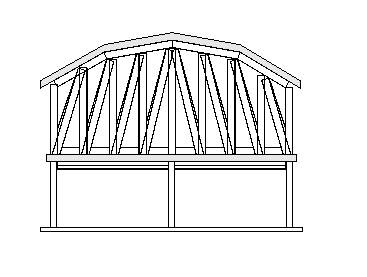

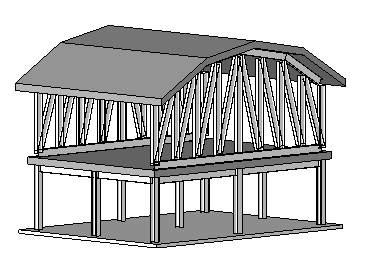

   Dolní pásy

   Příhradový nosník je připojen.



Poznámka: Ke střeše nebo konstrukční podlaze nelze správně připojit všechny rodiny příhradových nosníků. Aby se pás přizpůsobil tvaru odpovídající střechy nebo konstrukční podlahy, musí se načrtnuté čáry pásu rodiny rozvržení krýt s horní referenční rovinou. Profil střechy či konstrukční podlahy určuje transformaci referenční roviny rodiny, nikoliv tvar pásu. Tvar profilu příhradového nosník nebude vymazán. Když bude příhradový nosník později odpojen, zobrazí se jeho původní profil.

Odpojení příhradového nosníku

1. Vyberte připojený příhradový nosník.
2. Klikněte na kartu Upravit | Konstrukční příhradové nosníkypanel Upravit příhradový nosník (Odpojit horní/dolní).
3. Vyberte střechu nebo konstrukční podlahu, od které chcete nosník odpojit.
4. (Volitelně) Chcete-li odpojit horní i dolní pás, klikněte na panelu Možnosti na možnost Odpojit vše.

Příhradové nosníky se odpojí, přičemž si zachovají tvar svého původního profilu.
