Umístění nakloněného konstrukčního sloupu v bokorysech a řezech

1. Otevřete bokorys nebo řez projektu.
2. Na pásu karet klikněte na položku Konstrukční sloup.

   Kde je?


   Karta Konstrukcepanel Konstrukce Konstrukční sloup
   • Klikněte na kartu Architekturapanel Sestavenírozevírací seznam Sloup Konstrukční sloup.
3. V dialogu Pracovní rovina definujte horní část a základnu sloupu, není-li dostupná reference úchopu. Viz část Nastavení pracovní roviny.
   Poznámka: Jestliže chcete, aby dříve umístěný konstrukční prvek určoval jeden konec sloupu, vyberte na panelu Možnosti možnost 3D uchopení. Jedná se o nejpřesnější metodu umístění.
4. Klikněte na kartu Upravit | Umístit konstrukční sloup panel Umístění Nakloněný sloup.
5. Na paletě Vlastnosti vyberte typ konstrukčního sloupu z rozevíracího seznamu Výběr typu.

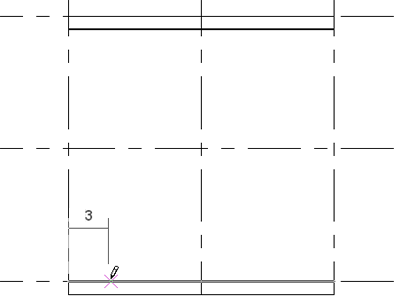

6. Klikněte na místě, kde by se měl nacházet počátek sloupu, jako referenci použijte dočasné kóty.

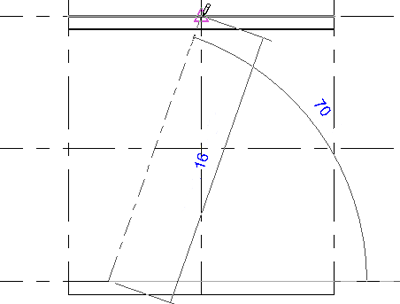

7. Klikněte na místě, kde by se měl nacházet konec sloupu, jako referenci použijte dočasné kóty.

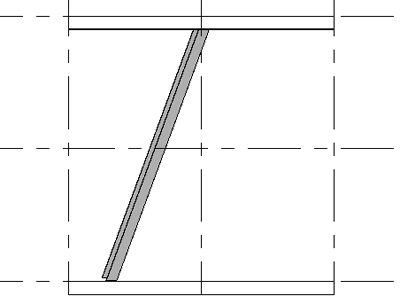

Sloup je umístěn, definován dvěma kliknutími a jejich přiřazenými podlažími.
