Nástroj pro resetování konstrukčních nosníkových systémů obnoví nosníkový systém pomocí původních parametrů systému nosníků. Tento nástroj je možné použít pro vrácení změn vlastností jednotlivých nosníků v systému. Po resetování nosníkového systému budou mít všechny nosníky v systému stejné parametry a budou ve výchozím umístění. Nástroj má především následující účinky resetu:
- Nosníky, které byly přemístěny, se vrátí do původního umístění.
- Nosníky, které byly ze systému odstraněny, se obnoví.
- Parametry, které byly změněny pro jednotlivé nosníky (například Typ nosníku, Odsazení, Úhel), se resetují.
Všimněte, že pokud se změní náčrt nosníkového systému, nosníky v systému zůstanou připojeny ke svým původním podpěrám, dokud není nosníkový systém resetován.

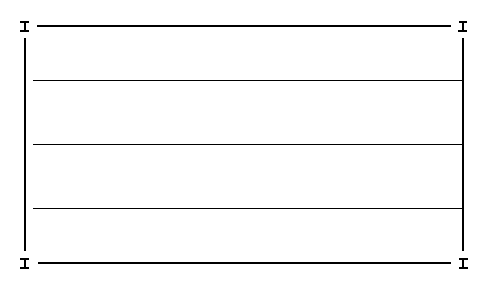

Původní nosníkový systém

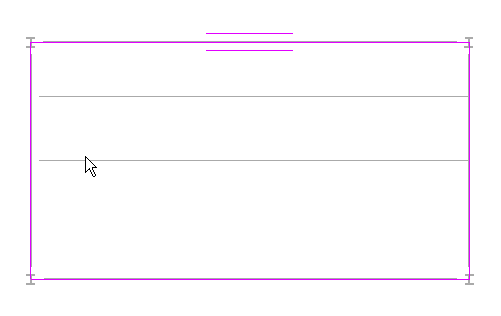

Nosníkový systém se změnami
Použití nástroje pro resetování konstrukčního systému nosníků
- Na kreslicí ploše klikněte na nosníkový systém, který chcete resetovat.
- Klikněte na kartu Upravit | Systémy konstrukčních nosníků
panel Režim Upravit hranici. - Klikněte na kartu Upravit | Systémy konstrukčních nosníků > Upravit hranici panel Nastavit Obnovit systém.
Resetování konstrukčního systému nosníků
- Klikněte na kartu Upravit | Systémy konstrukčních nosníků > Upravit hranici panel Režim Ukončit režim úprav.

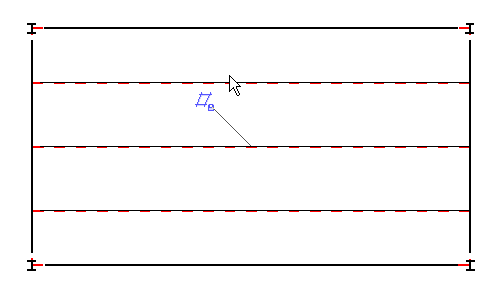

Resetování nosníkového systému
