Nosníkové systémy

Konstrukční nosníkové systémy (rozteče) vytvářejí jednoduchý prvek konstrukčního rámu, který obsahuje řadu jednotlivých rovnoběžně umístěných nosníků. Nosníkový systém poskytuje rychlý způsob, jak rámovat plochu konstrukce, která vyžaduje přídavnou podporu.

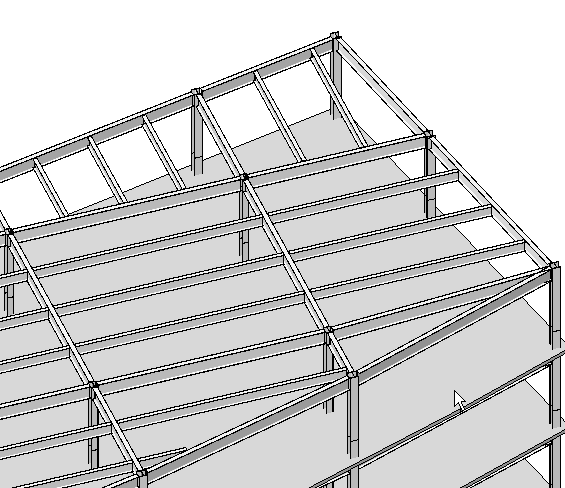

Příklad konstrukčního systému nosníků

Parametry nosníkového systému se přizpůsobují změnám v projektu. Jestliže se přemístí sloup, parametry nosníkového systému se automaticky přizpůsobí změnám.

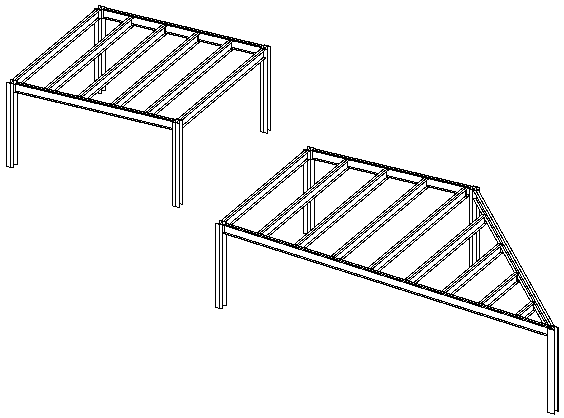

Příklad konstrukčního nosníkového systému a parametrická adaptace po přemístění sloupu

Existují 2 způsoby vytvoření systému nosníků:

• Ve výchozím nastavení je aktivní metoda systému nosníků jedním kliknutím. Viz část Vytvoření systému nosníků jedním klepnutím.
• Systémy nosníků můžete do modelu také načrtnout. Viz část Vytvoření systému konstrukčních nosníků.

Panel Možnost poskytuje parametry systému nosníků, jak pro metody vytváření, například typ a zarovnání nosníku, tak pro požadavky rozvržení. Další informace naleznete v části Pravidla a vzory pro rozvržení nosníkového systému.
