Desky se často používají jako komponenty podlaží a základů. Desky je možné vytvořit v aplikaci aplikace AutoCAD Architecture a poté je v aplikaci Revit použít jako reference k novému vytvoření nebo obnově desek.
Následující vlastnosti desky aplikace aplikace AutoCAD Architecture zůstanou při importu do aplikace Revit zachovány:
- Popis komponenty: seznam komponent desky, jejich materiálů a velikostí
- Tloušťka desky
- Název stylu aplikace aplikace AutoCAD Architecture
- Název typu (Deska)
Do importované desky jsou přidány následující vlastnosti:
- Podlaží základny
- Odsazení základny
- Měřítko instance (definováno při importu)
- Název instance (název importovaného souboru DWG)
Import desky z aplikace aplikace AutoCAD Architecture
- Vytvořte nebo otevřete projekt aplikace Revit, do kterého chcete importovat desku aplikace aplikace AutoCAD Architecture.
- V nástroji Prohlížeč projektu vyberte pohled, ve kterém chcete zobrazit importované desky.
- Importujte výkres aplikace aplikace AutoCAD Architecture do aplikace Revit, jak je popsáno v části Import a připojení formátů CAD.
Při importu souboru DWG nebo DXF do aplikace Revit máte možnost importovat všechny hladiny, všechny viditelné hladiny nebo vybrané hladiny. Jakmile jsou hladiny naimportovány, je možné je v aplikaci Revit kdykoli selektivně vymazat.

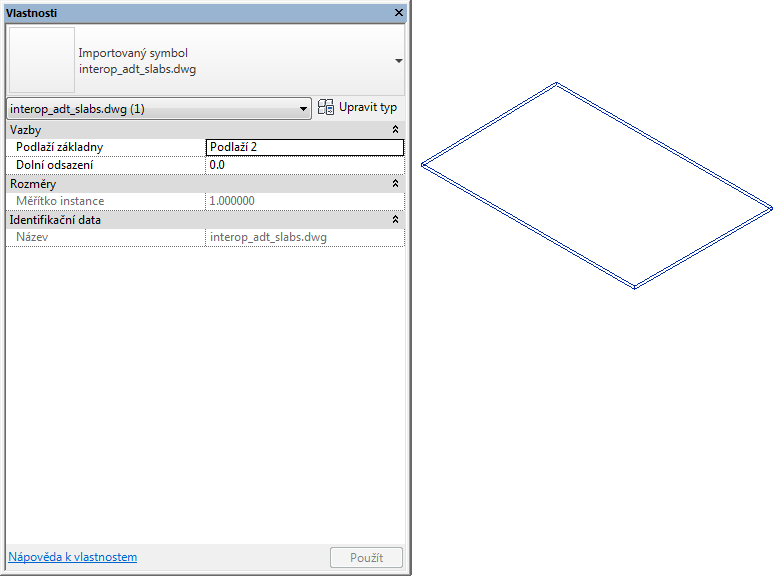

Importovaný výkres se zobrazuje jako samostatný symbol importu.
- Další informace o importovaných objektech získáte kliknutím na kartu Upravit | <název souboru>
panel Importovat instanci
(Dotaz) a následným výběrem bloků desek jako předmětů dotazu. Jako výsledek dotazu bude zobrazen typ objektu, název bloku (shodný s názvem importovaného výkresu) a název hladiny a stylu, pokud existuje.
Chcete-li režim Dotaz ukončit, stiskněte klávesu Esc.
Poznámka: Importovaný výkres lze úplně nebo částečně rozložit. Chcete-li pracovat s importovanými konstrukčními objekty, proveďte jejich částečný rozklad. - Klikněte na kartu Upravit | <název souboru> panel Importovat instancirozevírací seznam Rozložit
(Částečně rozložit). Částečný rozklad na importovaném výkresu umožňuje zobrazit vlastnosti jednotlivých objektů.
Částečně rozložená deska aplikace aplikace AutoCAD Architecture v aplikaci Revit
- Chcete-li vytvořit desku aplikace Revit, klikněte na kartu Strukturapanel Základyrozevírací seznam Deska
(Základová deska). - Klikněte na kartu Upravit | Vytvořit hranici podlahypanel Kreslit
(Čára). - Obtáhněte tvar importované desky.
- Klikněte na tlačítko
(Dokončit režim úprav). - Jestliže výkres nebude exportován zpět aplikace aplikace AutoCAD Architecture a importovaná geometrie je již zbytečná, odstraňte ji některým z následujících postupů:
- Vyberte symbol importu importované desky a stiskněte klávesu Delete.
- Klikněte na symbol importu a na kartu Upravit | <název souboru>panel Importovat instanci
(Odstranit hladiny) a odstraňte všechny hladiny desky. - Jestliže byl výkres připojen k aplikaci Revit, klikněte na kartu Správapanel Správa projektu
(Správa připojených souborů) a zrušte načtení připojeného výkresu do aplikace Revit. Poznámka: Bude-li to nutné, můžete později soubor znovu načíst.
